NAVSIM 详解：自动驾驶规划的事实标准评测基准

🎯 NAVSIM 是什么？

NAVSIM = Non-reactive Autonomous Vehicle Simulation，一个"非反应式"的自动驾驶开环评测框架与基准。

如果你这两年读端到端自动驾驶的论文，几乎每一篇都会报一个叫 PDMS 的分数，这个分数就来自 NAVSIM。它由图宾根大学、NVIDIA Research、OpenDriveLab 联合提出（Daniel Dauner 等，NeurIPS 2024），目前已经是端到端规划领域事实上的标准评测，也是智驾挑战赛（AGC）的官方赛道。

NAVSIM 的几个关键事实：

理解 NAVSIM 的关键在于"非反应式“三个字：自车虽然会把轨迹"开出来”（4 秒前向仿真），但周围车辆、行人不会因为自车的动作而改变行为——它们只是回放历史轨迹。这是一种"半开环"设计：既比纯位移误差更接近真实（轨迹要经过物理执行和碰撞检查），又避免了闭环仿真的高昂成本。

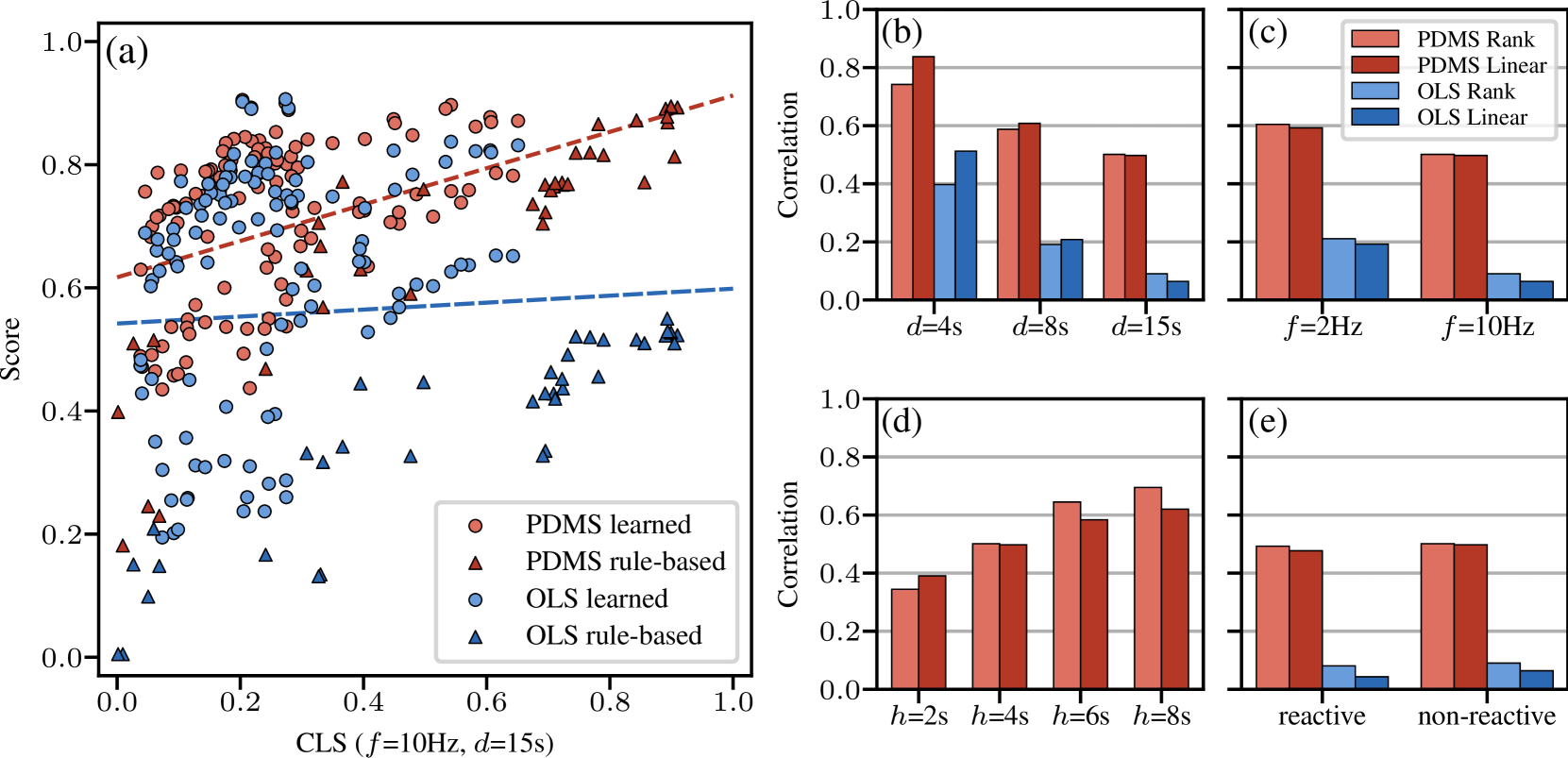

一句话定位：NAVSIM 用开环的代价，换取尽可能接近闭环的信号。

📏 核心指标 PDMS 怎么算？

PDMS（Predictive Driver Model Score，预测驾驶模型得分） 是 NAVSIM v1 的核心分数，它最大的贡献是抛弃了与人类轨迹比 L2 误差的思路，转而直接衡量规划的"质量"。

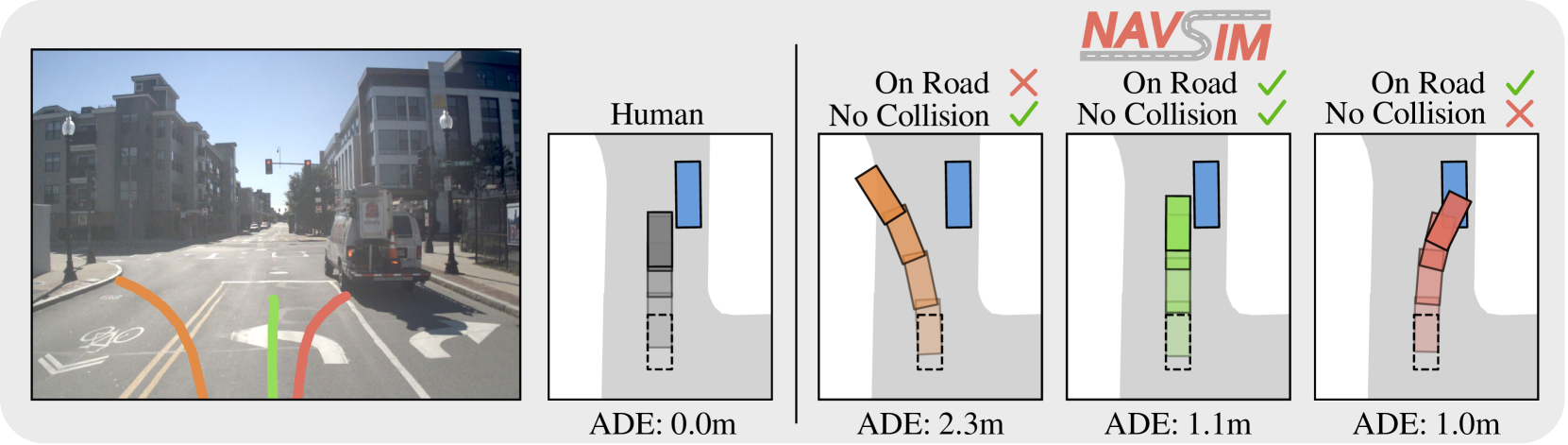

传统 L2 指标的致命缺陷

在 nuScenes 上，规划指标是 L2 位移误差 / 碰撞率。但驾驶本质是多模态的——前方有障碍时，左变道和右变道都合理。如果你预测了"绕行"，而人类 GT 是"刹车"，L2 会判你错，可你其实开得很好。更糟的是，“原地不动"几乎永远 L2 最低，于是模型学会了"躺平"刷分。

PDMS 的设计哲学

PDMS 的思路是：不跟人比像不像，而是看这条轨迹本身安不安全、舒不舒服、有没有往前走。 它由两部分组成——乘性惩罚（multiplier） 和 加权子分（weighted）。NAVSIM 官方文档（docs/metrics.md）给出的 v1 定义是：

• 乘性部分：一旦发生无责碰撞或驶出可驾驶区域，整条轨迹直接得 0 分——这是"安全一票否决”。
• 加权部分：在安全的前提下，再综合"是否前进、是否留有安全距离、是否舒适"给出质量分。

这样设计的好处非常明显：“原地不动"虽然不撞，但 EP（前进量）极低，拿不到高分；合理的绕行即便偏离人类 GT，只要安全舒适、有进展，照样得高分。

🔧 一次评测到底发生了什么？从模型输出到 PDMS 的完整链路

这是整篇最关键的一节。很多文章只告诉你"NAVSIM 用 LQR 把轨迹开出来再打分”，但没有讲清楚几何轨迹是怎么变成物理运动、又怎么变成分数的。 下面我们完全依据 NAVSIM 官方源码逐段还原，从你的模型吐出一条轨迹开始，到它拿到 PDMS 结束。

第 0 步：模型输出什么？

你的模型输出的东西非常朴素——一个 Trajectory 数据类（navsim/common/dataclasses.py:280）：

@dataclass
class Trajectory:
    poses: npt.NDArray[np.float32]        # (T, 3) 局部坐标
    trajectory_sampling: TrajectorySampling = TrajectorySampling(time_horizon=4, interval_length=0.5)

也就是说：未来 4 秒、每 0.5 秒一个点，共 8 个点，每个点是 (x, y, heading)，全部是以自车当前后轴为原点的局部坐标。注意这里不含速度、不含加速度——模型只需要给出几何形状。

第 1 步：评测脚本拿到轨迹 → 转全局帧（transform_trajectory）

评测入口在 navsim/planning/script/run_pdm_score.py，它从 MetricCacheLoader 读每条样本的缓存，让模型推理出 Trajectory 后，调用 navsim/evaluate/pdm_score.py 的 pdm_score()。第一步是 transform_trajectory()（pdm_score.py:26）：

• 用 relative_to_absolute_poses(initial_ego_state.rear_axle, relative_states) 把 8 个相对点转换到全局坐标系；
• 通过 _se2_vel_acc_to_ego_state 把每个点包装成 EgoState，速度与加速度都显式设为 0——源码注释写着 “velocity and acceleration ignored by LQR + bicycle model”，即这两个量反正会被控制器和运动学模型重算，干脆忽略；
• 最终拼成一个 nuPlan 的 InterpolatedTrajectory（包含 t=0 的初始自车状态 + 8 个未来状态）。

第 2 步：插值到评测分辨率（get_trajectory_as_array）

get_trajectory_as_array()（pdm_score.py:57）按 future_sampling（评测用的 proposal_sampling）把轨迹重采样成状态数组。看 default_common.yaml：

proposal_sampling:
  num_poses: 40
  interval_length: 0.1

也就是说，实际打分是在 4 秒、0.1 秒步长（40 个点）的分辨率上进行的——模型那 8 个粗点会被插值成 40 个细点。每个状态是一个 11 维向量（pdm_enums.py 的 StateIndex）：

同时，缓存里的 PDM 参考轨迹（metric_cache.trajectory） 也被同样处理。两条轨迹被拼成 (2, 41, 11) 的 batch——第 0 条是参考、第 1 条是你的模型轨迹（pdm_score.py:144）。

第 3 步：LQR 控制器把轨迹翻译成"开出来"（PDMSimulator + BatchLQRTracker）

两条轨迹一起送进 PDMSimulator.simulate_proposals()（pdm_simulator.py:31）。它的核心是两个组件：

1. BatchLQRTracker（batch_lqr.py）——控制器，负责计算每条轨迹在每个时刻该给什么"指令"；
2. BatchKinematicBicycleModel（batch_kinematic_bicycle.py）——车辆运动模型，负责把指令积分成真实状态。

仿真是逐时刻循环的：tracker.track_trajectory() 先根据当前状态和参考轨迹算出控制指令，再用 motion_model.propagate_state() 把状态推进 0.1 秒，如此往复 40 次。

LQR 控制器如何工作？

BatchLQRTracker 把控制问题分解成纵向、横向两个子系统（batch_lqr.py:27 注释明说）：

纵向子系统（决定加不加速）：

• 权重：q_longitudinal = [10.0]，r_longitudinal = [1.0]；
• 假设整个 tracking_horizon（默认 10 步 × 0.1s = 1 秒）内加速度恒定，于是 velocity_N = v_0 + (N·dt)·a；
• 这是一个单步 LQR：直接解 min a·(r + B²q)·a... 的闭式解得到加速度指令（_solve_one_step_longitudinal_lqr）。

横向子系统（决定转不转方向），状态向量 3 维（LateralStateIndex）：

其连续动力学（做了小角度线性化）：

其中 $L$ 是轴距、$\kappa$ 是参考线曲率。权重 q_lateral = [1.0, 10.0, 0.0]、r_lateral = [1.0]，输入是转向速率 $\dot\delta$。由于速度、曲率随时间变化，这是一个线性时变（LTV）系统：控制器会先把 tracking_horizon 步的状态转移矩阵 $A$、输入矩阵 $B$、仿射项 $g$ 逐步前推（_lateral_lqr_controller 里的 einsum 累乘），再解一个单步 LQR 得到转向速率指令。

💡 细节：当参考速度和当前速度都低于 stopping_velocity = 0.2 m/s 时，LQR 会被一个更简单的停车 P 控制器取代：a = -0.5·(v - v_ref)，转向速率归零。这在等红灯场景非常常见。

运动模型如何积分？

BatchKinematicBicycleModel（batch_kinematic_bicycle.py）使用经典自行车模型（后轴为参考点）：

关键参数（全部可在源码确认）：

• 车辆使用 Pacifica（克莱斯勒大捷龙）参数：轴距 wheel_base = 3.089 m、半长 2.588 m、半宽 1.1485 m；
• 指令不是立即生效：加速和转向各经过一个一阶低通/控制延迟（accel_time_constant=0.2s、steering_angle_time_constant=0.05s），模拟真实执行器滞后；
• 转向角被 clip 到 $\pm \pi/3$，heading 用 principal_value 归一化到 $[-\pi, \pi]$。

最终 simulate_proposals 返回 (2, 41, 11) 的仿真后真实状态——这才是打分器看到的"自车实际轨迹"。

第 4 步：背景交通流（traffic agents policy）

pdm_score_from_interpolated_trajectory 里，仿真出的自车轨迹会交给一个 traffic_agents_policy 生成背景车序列（pdm_score.py:149）：

simulated_agent_detections_tracks = traffic_agents_policy.simulate_environment(simulated_states[1], metric_cache)

• 默认（v1 风格，log_replay_traffic_agents.py）：直接取 metric_cache.observation 里录制好的未来目标轨迹，只把与初始自车重叠的车辆去掉——这就是"非反应式"的字面实现；
• 反应式（navsim_IDM_traffic_agents.py）：让背景车用 IDM 跟车模型对自车的动作做出反应（v2 两阶段评测采用）。IDM 参数可见 navsim_IDM_traffic_agents.yaml：目标速度 10 m/s、最小间距 1.0 m、车头时距 1.5 s、a_max=1.0、d_max=2.0。

⚠️ 注意：NAVSIM v2（navhard）的背景车其实是反应式的。论文标题里的"non-reactive"描述的是自车评测流程（不开环做多步递归仿真），而背景车可以用 IDM 响应——这是很多人理解的误区。

第 5 步：打分器算各子分（PDMScorer）

scorer.score_proposals()（pdm_scorer.py:130）拿到的就是仿真后状态。它先把自车每个时刻的位姿转成车辆包围盒多边形（state_array_to_coords_array），然后算两组指标：

乘性指标（MultiMetricIndex）——任何一个违规整条得 0：

v1 只有前两个（NC、DAC），v2 新增 DDC、TLC（docs/metrics.md 明确标注）。

加权指标（WeightedMetricIndex）——在安全前提下给出质量分：

v1 的加权项是 {EP, TTC, C}（权重 5/5/2），v2 把 C 拆成 HC + EC，并新增 LK。所有权重、阈值都在 pdm_scorer.yaml 里：progress 5, ttc 5, lane_keeping 2, history_comfort 2, two_frame_extended_comfort 2。

最终在 _aggregate_pdm_scores()（pdm_scorer.py:223）里合成：

注意 EP 是相对归一化的：以当前 batch 里所有候选轨迹的最大前进量为基准做 clip 归一化（norm_constant_progress = np.max(masked_progress)），这样"敢开"的候选相对占优。而 EC（两帧扩展舒适）这一步先不参与——它是 v2 在后处理阶段单独注入的（见下文两阶段聚合）。

第 6 步：v2 的 EPDMS —— 两阶段伪闭环聚合

上面算出来的是"单场景 PDMS"。EPDMS（v2 / navhard） 在其之上加了 SceneAggregator（scene_aggregator.py）做两阶段聚合：

1. 第一阶段：在初始场景上按上面的流程打一次分（记录你的轨迹终点 endpoint_x/y）；
2. 第二阶段：对每个初始场景，评测集里额外准备了一组预滚动的 follow-up 场景（每条对应一种不同的 4 秒规划结果：偏左/偏右/快慢不一）。你的模型在这些 follow-up 场景上各打一次分；
3. 加权：用高斯核衡量"第一阶段终点"和"第二阶段起点"的距离（scene_aggregator.py:36）：

即你的轨迹最终停在哪，离哪条 follow-up 起点越近，那条 follow-up 的权重越高——近似模拟"偏离之后会怎样"，却完全不用交互式仿真； 4. EC 注入：SceneAggregator 还比较相邻两帧的仿真状态重叠段（_compute_two_frame_comfort），把 two_frame_extended_comfort 填进加权指标（run_pdm_score.py:compute_final_scores），最终：

5. 误报惩罚过滤（human_penalty_filter）：当人类驾驶员在该场景也违规时（如借对向车道绕障），把对应子分强制置 1（pdm_score.py:171 起），避免"按规矩开车反而被扣分"。

🔍 子指标详解（速查表）

⭐ = v2（EPDMS）新增；v1 加权项为 {EP, TTC, C}。

几个要点深入解读：

• NC 的"无责"很关键：NAVSIM 区分"责任"。如果碰撞是背景车突然冲出来造成的（自车无法避免），不算自车的错。实现上靠 get_collision_type 区分 ACTIVE_FRONT_COLLISION（正面追尾，有责）/ ACTIVE_LATERAL_COLLISION（侧向，需结合是否在多车道判定）/ STOPPED_TRACK_COLLISION 等（pdm_scorer_utils.py）。撞动态车扣到 0，撞静态物只扣到 0.5。
• EP 是反"躺平"的利器：它正比于自车沿参考线的前进距离。原地不动 EP→0，直接压低加权平均分。这也是 NAVSIM 区别于 L2 的核心。
• TTC 是前瞻安全：future_collision_horizon_window = 1.0s，把自车包围盒按当前速度外推 1 秒，再与未来背景车做碰撞检查，鼓励"留余地"的规划。
• LK 是连续犯规才算：lane_keeping_horizon_window = 2.0s、偏差限 0.5m，必须连续超限才失败，路口豁免——避免把正常变道误判。
• EC 专治"抖动"：比较相邻两帧模型的输出，若加速度、jerk 等动态量在重叠时间段不一致就扣分。

📂 navtrain / navtest / navhard 数据划分

NAVSIM 的评测公平性，很大程度上来自它精心设计的 split（数据划分）。这些 split 都是对 OpenScene（nuPlan 2Hz）做场景过滤得到的。官方 docs/splits.md 和 config/common/train_test_split/*.yaml 给出了完整定义：

这些数字直接来自 scene_filter/navtrain.yaml（tokens: 列表 104,480 条）、navtest.yaml（12,282 条）等配置。

为什么要"过滤"？

nuPlan 原始日志里，绝大多数场景是直道匀速、无交互的"无聊"片段。如果直接拿来评测，模型只要输出"恒速直行"就能拿高分。NAVSIM 的 scene filter 专门挑选那些**“恒速恒向"会失败**的场景——比如路口转弯、变道、减速避让、应对行人。这样刷出来的分数才有区分度。

每个 split 的过滤配置（源码级）

以 navtest.yaml / navtrain.yaml 为例（train_test_split/scene_filter/）：

num_history_frames: 4   # 取 4 帧历史（2 秒 @2Hz）
num_future_frames: 10   # 取 10 帧未来（5 秒 @2Hz）
frame_interval: 1       # 滑窗步长，每 1 帧滑一次（所以场景高度重叠）
has_route: true         # 只保留有有效路由的场景

• navtrain 与 navtest 完全独立、无重叠：一个基于 trainval、一个基于 test 数据 split，navtest 禁止用于训练。
• navhard_two_stage 不同：它 num_future_frames: 8（4 秒），且 include_synthetic_scenes: true、带 reactive_synthetic_initial_tokens——即在原始场景基础上掺入合成观测做两阶段伪闭环。

navtrain vs navtest 的本质区别

• navtrain 是给模型学习用的，场景丰富但分布相对平缓；
• navtest 是只评不训的盲测集，分布更偏安全关键与长尾。
• 两者都来自过滤，但完全独立、无重叠，navtest 禁止用于训练，否则成绩无效。

一句话：navtrain 教模型"怎么开”，navtest 考模型"关键时刻开不开得对"。

值得一提的是三者之间的演进逻辑：navtest 是 v1 时代的"一锤定音"；navhard 则是 v2 为治理"开环刷榜"而引入的升级版——它不仅包含真实帧，还掺入合成观测，并要求两阶段伪闭环评测，专门用来暴露纯开环看不到的规划脆弱性。所以当你看到论文报分时，一定要分清是 PDMS（navtest，v1） 还是 EPDMS（navhard，v2），后者通常比前者低 3–10 分，含金量更高。

🗃️ NAVSIM 数据到底长什么样？从源码看一个 scene

上面说了切分，但真正的难点在于一个"样本"（scene）具体包含哪些数据、模型训练时又能看到什么。这一节全部依据 NAVSIM 官方源码 navsim/common/dataclasses.py、navsim/common/dataloader.py 逐行还原。

数据的三层组织：log → frame → scene

数据不是整卷倒给模型的，而是按三层组织：

关键点：

• log 是下载/切分的最小单位：train_logs、val_logs、test_logs 都按整段 log 分，不按帧切。这样同一段行车记录不会泄漏到训练和验证两边。表：trainval 日志 14GB / 传感器 >2000GB；test 日志 1GB / 传感器 217GB；navtrain 传感器 445GB。
• scene 是训练/评测的最小单位：训练 batch 里装的是一个个 scene。一个 scene 由 SceneMetadata（log 名、scene token、地图名、初始帧 token、历史/未来帧数）+ map_api（地图）+ 一列 Frame 组成。
• scene 由滑窗采样生成：filter_scenes()（dataloader.py:16）里的 split_list(input_list, num_frames, frame_interval) 会从 log 里每 frame_interval 帧取一个长度为 num_frames 的窗口。默认 frame_interval=1、num_frames = 4 + 10 = 14（4 历史 + 10 未来），所以重叠的帧可以出现在多个 scene，这正是 navtrain 104,480 个 scene 远高于 log 数（13,180）的原因。

帧类型：Original vs Synthetic（token 的秘密）

navsim/common/enums.py 定义了帧类型：

class SceneFrameType(IntEnum):
    ORIGINAL = 0   # 来自 nuPlan/OpenScene 真实日志
    SYNTHETIC = 1  # v2 生成的合成观测帧

如何区分？metric_cache_processor.py:317 有一行很妙的 trick：

is_synthetic_scene = len(scenario.token) == 17

真实帧的 token 是 16 位十六进制，合成帧的 token 是 17 位（多一位前缀用于标识）。合成帧来自 v2 的"预滚动"流程：把某条 4 秒规划用仿真器 rollout 到 t=4s，以该时刻为起点生成新的传感器观测（Scene.save_to_disk / load_from_disk 实现了这套落盘/加载）。所以合成帧天然携带 corresponding_original_scene 与 corresponding_original_initial_token 两个元数据字段（SceneMetadata），用于第二阶段回链到原始场景。

一个 frame 里的内容块

每个 Frame（dataclasses.py:318）包含五类字段，可用 Scene.from_scene_dict_list() 从 log 装载：

标定信息（Annotations）——“人类专家标注了什么”

Annotations 类（dataclasses.py:260）在一个场景里携带五段等长数组，逐对象对齐：

• boxes：3D 包围框，姿态用 BoundingBoxIndex 索引：(x, y, z, len, width, height, heading)。
• names：类别标签 List[str]，包含 vehicle、pedestrian、bicycle、traffic_cone、barrier、czone、general 等。
• velocity_3d：3D 速度向量。
• instance_tokens / track_tokens：跨帧计数与追踪的恒定 ID，供时序关联。

评测/训练用这些真值框前后对齐成跟踪轨迹。但注意 NAVSIM v1/v2 评测不直接要求模型做感知：打分时碰撞、车道内等用这些真值框离线算，模型自己只需输出未来的自车几何轨迹。

观测数据（AgentInput）——模型真正拿到的东西

Scene.get_agent_input() 从 scene 里抽出模型可见的观测，组成一个 AgentInput，不包含任何特权信息：

• EgoStatus（当前帧 + 历史帧）：自车 ego_pose（3 维）、ego_velocity 与 ego_acceleration（各 2 维），都转到局部坐标系。
• Cameras × 8：cam_f0 / cam_l0 / cam_l1 / cam_l2 / cam_r0 / cam_r1 / cam_r2 / cam_b0，每个含 image + sensor2lidar 外参 + 内参 + 畸变。
• LiDAR 合并点云：5 个 LiDAR 融合为一次 (6, n) 数组 +x,y,z,intensity,ring,lidar_id，频率对标 2Hz。
• driving_command 离散意图：左变道 / 直行 / 右变道（由期望路由推出，EgoStatus 装载），另有第 4 档"未知"用于训练时过滤歧义样本。

NAVSIM 的观测设计很克制：相机+LiDAR 只覆盖 2 秒过去 / 2Hz（每帧 4 帧历史观测）；并刻意用一张图说明了：排列在图里的这些只有测试帧才释放——地图、tracks、occupancy 等你在训练可以用，但排行榜提交时拿不到，防止做题式作弊。

训练标签：人类专家 GT 轨迹

训练时由 TrajectoryTargetBuilder 通过 Scene.get_future_trajectory() 取出人类驾驶员真车未来轨迹作为回归目标：把未来 5s（10 帧）自车 GEOM 姿态转换到当前后轴为原点的局部坐标。这正是 EgoStatusMLP、TransFuser 等 baseline 做行为克隆（behavior cloning）时监督的标签——“人类专家开成了什么样”。

🏭 MetricCache：评测的工程基石

评测时我们不可能每帧都重新解析日志、抽中心线、算可驾驶区域——那会慢一个数量级。NAVSIM 的做法是离线预计算 MetricCache（metric_caching/metric_cache_processor.py），每个场景 token 一个 lzma 压缩的 pkl 文件，评测时直接读入（.pkl 是什么、目录怎么组织，见下下小节「.pkl 是什么？」）。

缓存里有什么？

compute_metric_cache()（metric_cache_processor.py:313）返回的 MetricCache 字段：

🔑 关键性质：缓存里没有一条字段依赖任何特定模型。 全部是"场景本身长什么样 + 参考轨迹 + 真值"——这决定了它天然可以被所有模型共享。至于"模型自己的输入（相机图/LiDAR）该从哪来、要不要缓存"，是另一条完全独立的线（AgentInput），详见下节「MetricCache 到底建几份？」。

注意缓存里的 observation 目标轨迹是从 2Hz 真值插值到 10Hz 的（_interpolate_gt_observation，metric_cache_processor.py:99），因为打分的仿真步长是 0.1s——背景车也要有逐 0.1s 的状态才能做碰撞检测。

预计算为何重要？

评测时我们要对整个 navtest(12k 帧) 或 navhard(真实+合成) 逐帧算 PDMS。地图解析、中心线抽取、可驾驶区域这些与模型无关的昂贵计算，多跑一次只会浪费算力。NAVSIM 改成一次 cache、多次评测复用，这是它评测高效、可大规模并行的工程基石。

.pkl 是什么？MetricCache 就是每个场景 token 一个 pkl 文件吗？

是的，正是如此——MetricCache 本质上就是"每个场景 token 一个 .pkl 文件"。 下面把它讲透。

① 什么是 .pkl？

.pkl 是 Python pickle 序列化的标准文件后缀（全称 “pickle file”）。pickle 是 Python 把内存里的对象（字典、列表、类实例……）变成字节流保存到磁盘的机制，要用时再反序列化还原成对象。

• 能存什么：几乎任意 Python 对象——NAVSIM 的 MetricCache 就是个 @dataclass 类，里面嵌套了 PDMPath、PDMObservation、Polygon 等自定义对象，pickle 可以原样整套序列化；
• 为什么用 pkl 不用 JSON：JSON 只能存基础类型（字典/列表/字符串/数字），遇到 Polygon、PDMPath 这种带方法和类型信息的对象就得手写序列化逻辑；pickle 直接"整体封存"，反序列化后拿到的是类型完整的原始对象，评测代码读出来就能直接用；
• 为什么"每条样本一个文件"：pickle 按对象序列化，天然适合"一个对象存一个文件"的布局——评测按 token 随机取样本时，只读需要的那一个文件，不用像一个大 JSON 那样全量加载。

② MetricCache 在磁盘上长什么样？

• 目录结构按 log → token → metric_cache.pkl 三级组织（(log_name) 是 log 名、(token) 是场景 token，写代码时替换为实际值即可）；
• 每个 token 一个目录，目录里是 metric_cache.pkl（默认文件名见 dataloader.py 的 MetricCacheLoader(cache_path, file_name="metric_cache.pkl")）；
• token 就是场景的唯一 ID（一条帧级样本）。有多少个评测 token，就有多少个 pkl 文件——navtest 约 12k 个、navhard 还要再加上合成帧；
• 上面提到 lzma，是指存的时候用 LZMA 压缩（lzma.open + pickle.load）。因为目标轨迹、可驾驶区域多边形这些数据量不小，压缩后能省一大半磁盘，读的时候自动解压，速度影响很小。

③ 评测时怎么"读"它？

MetricCacheLoader（dataloader.py）在初始化时先扫描 metadata/ 里的索引，建立 {token: pkl路径} 的字典；评测循环里对每个 token 调用：

metric_cache = metric_cache_loader.get_from_token(token)   # 按 token 找到对应 pkl → lzma 解压 → pickle 还原

注意这个函数只按 token 查文件——不涉及任何模型。所以前面说的"所有模型共享同一份 MetricCache"在落盘层面就是：同一个 token 只存在一个 metric_cache.pkl，谁评测谁读它。

💡 一句话总结：pkl 是 Python 的"对象封存"格式；MetricCache = 每个场景 token 一个 lzma 压缩的 pkl 文件；评测按 token 索引读取，与模型无关。

❓ 高频疑问：MetricCache 到底建几份？雨雪雾呢？

这是几乎所有第一次用 NAVSIM 的人都会绕进去的问题。直觉是对的：MetricCache 本质上建一份就够，所有模型应该共享。 但你会觉得"每个模型都要建自己的 cache"，是因为把两件完全不同的事混在了一起。下面彻底讲清楚。

先分清两个完全不同的东西：MetricCache ≠ 模型的输入

NAVSIM 里有两套并行的数据通路，一套与模型无关、全模型共享，另一套与模型强相关、每个模型各自定制。它们唯一的共同点是"都从同一个 scene 派生"。

看官方评测入口 run_pdm_score.py 的实际循环（这是最硬的证据）：

metric_cache = metric_cache_loader.get_from_token(token)      # ① 共享缓存：同一份给所有模型
agent_input  = scene_loader.get_agent_input_from_token(token) # ② 专属输入：每个模型按需加载
trajectory   = agent.compute_trajectory(agent_input)          # ③ 模型只用 AgentInput 推理
score = pdm_score(metric_cache=metric_cache, model_trajectory=trajectory, ...)

注意第 ③ 行：模型推理时只碰 agent_input，根本不读 cache。 而打分时用的是 cache 里的地图/真值/参考轨迹。也就是说——你的模型从头到尾看不到 cache 里有什么，cache 也完全不关心你的模型长什么样。

💡 一句话记忆：MetricCache 是"考卷的标准答案和阅卷标准"，AgentInput 是"发给考生的考题材料"。 全年级考生共用同一份标准答案；但每个考生拿到什么考题材料（只给单目前视？还是八路环视+激光雷达？），取决于他"报考"时声明要哪些传感器。

那"每个模型建自己的 cache"的错觉是从哪来的？

你的观察不是空穴来风，工程上确实常常看到"每个模型各跑一遍 cache"。原因有四个，但没有一个是"cache 必须按模型建"：

1. 每个模型要准备自己的 AgentInput，容易被误记成"建 cache"。真正的模型专属工作量在于：从原始传感器数据里提取并预处理该模型需要的输入（裁哪几个摄像头、LiDAR 要不要 BEV、分辨率、历史帧数、归一化、token 化……）。这是模型的数据加载器干的活，不是 MetricCache。AgentInput.from_scene_dict_list()（dataclasses.py:157）就是干这个的，它按模型的 SensorConfig 从 sensor 目录里挑传感器。

2. 训练侧的"cache"确实要按模型重新算。注意区分两层：评测用的 MetricCache 共享；但训练侧有两类 cache 都跟模型有关——一是DataCache（training_cache）：每个模型注册自己的 feature/target builders，把 agent_input 变成输入张量、把 scene 变成监督标签并缓存（见下节「data cache」），这部分确实按模型各建一份；二是很多模型训练时把 PDM-Closed 参考轨迹、可驾驶区域、未来 GT 目标当监督标签（比如 Scoring 类方法），是否用、怎么用取决于模型自己——如果你要离线打分给候选轨迹当训练标签，那确实得自己再算一份（参见 排行榜深度分析 里 Hydra-MDP 的"30 小时预计算 PDM 分数"）。这些是"训练标签/输入张量的 cache"，不是"评测的 MetricCache"，别混为一谈。

3. 合成帧（navhard）的 cache 需要单独补。navhard 掺了 3DGS 合成帧，合成帧没有人类 GT（compute_metric_cache 里 human_trajectory = None），且需要额外预滚动。但这也是按场景建的，不是按模型建的——同一份合成帧 cache，所有模型照常共享。

4. 工程上"懒得复用"。很多人为了省事，直接给每个新模型重跑一遍完整 cache 流程（反正 scene 过滤配置一样就能算）。这不是必需，只是偷懒——代价是白白多算几千上万条场景的地图解析和 PDM-Closed，纯浪费算力。

✅ 结论：只要评测集相同、评测配置（scene filter、proposal sampling、LQR 参数）相同，一份 MetricCache 就够所有模型复用。 官方设计初衷就是"一次缓存、多模型复用"。你真正要为每个模型单独准备的，是 AgentInput 那条线。

雨雪雾数据集：建一份雨的 cache，雪和雾还要建吗？

分两种情况，答案完全不同——关键看"雨雪雾"是改了什么：

情况一：同一个 scene，只换天气渲染（外观不变）——一份就够，而且不需要另建。

假设你对同一个 navtest 场景，用渲染管线把相机图换成雨天版。此时：

• MetricCache 完全不变。因为 cache 里存的是几何/语义信息：参考轨迹、中心线、可驾驶区域、未来目标框（坐标+速度+类别）、路由、初始自车状态。这些内容在雨天、雪天、雾天都是一样的——车还是那辆车、路还是那条路、目标还是那个目标，变的只是"相机拍到的那张图"。
• 模型输入才变。雨天相机图像变模糊、有雨滴；雪天白茫茫、对比度低；雾天能见度低。这些是 AgentInput 里的 cameras，属于模型感知要处理的。

所以如果雨/雪/雾只是同一批 scene 的不同视觉渲染，那么建一份 cache，三个天气的评测全都能用——评测循环里 metric_cache_loader.get_from_token(token) 完全不变，你只需要在 agent_input 那一步加载不同天气下的相机图。cache 不感知天气，因为天气只影响图像像素，不影响几何真值。

情况二：雨雪雾是不同场景（不同日志/不同路径）——每个场景都要 cache，但这是"场景维度"，不是"天气维度"。

如果雨天的 1000 个场景和雾天的 1000 个场景是不同的行车日志（不同地点、不同车流、不同路段），那它们本来就是不同的 scene，自然各有一份 cache。但注意：这不是因为"雨天"需要单独的 cache，而是因为"不同场景"需要各自的 cache——哪怕都是晴天，两个不同场景也得各自建一份。天气在这里只是"这些场景碰巧在雨天拍的"，cache 照旧按 scene 一份一份建。

💡 判断准则：MetricCache 只跟"场景内容"绑定，跟"场景长什么样（外观）“无关。 换个天气、换个光照、换个渲染风格，只要几何真值和地图没变，cache 就复用；换个地点、换段车流、换个交叉口，那就是新场景，就得新 cache。而"每个模型"这个维度，从头到尾都不影响 cache。

那 MetricCache 里的东西到底是谁"提供"的？

拆开看，cache 里的字段来自四个不同的提供方——不是单纯"数据集给的”：

所以更准确的说法是：MetricCache = 数据集（场景/真值）× 地图 × NAVSIM/PDM scorer 版本 × 评测配置 四者的共同产物，而不是"数据集直接提供的"。

那"按数据集提取 MetricCache"具体指什么？

指对每一个 scene（一个 token）跑一遍 compute_metric_cache(scenario)（metric_cache_processor.py:313）：

# 输入是一个 NavSimScenario = OpenScene 数据(自车/目标/标注) + nuPlan 地图(MapAPI)
metric_cache = metric_cache_processor.compute_metric_cache(scenario)
# 按 token 存成 metric_cache_path 下 (log)/(token)/metric_cache.pkl 三个层级
metric_cache_loader.dump_all_caches()

数据流是：原始日志 → scene（pickle）→ 场景 + 地图喂给 compute_metric_cache → 逐字段算出 → 按 token 落盘一份。评测时所有模型从同一份落盘文件 get_from_token(token) 读。所以"提取"的对象是"场景"，不是"模型"——你为 11 个模型服务时，这段代码也只该跑一遍。

那"data cache"又是什么？和 MetricCache 什么关系？

这是刚才那句"别混为一谈"的关键另一半。NAVSIM 里确实存在第二种 cache，官方叫 training_cache（见 default_training.yaml 里的 cache_path: ${NAVSIM_EXP_ROOT}/training_cache），你同事说的 “data cache” 基本就是这个。它和 MetricCache 是两种完全不同的东西：

看训练数据集源码 dataset.py 的缓存逻辑就一目了然——_cache_scene_with_token 对每个 builder 单独存一份：

scene      = scene_loader.get_scene_from_token(token)   # 从原始数据读场景
agent_input = scene.get_agent_input()                   # 读传感器 → AgentInput
# feature_builders：把 agent_input 变成模型输入张量
builder.compute_features(agent_input)  → 存成 token/(name).gz
# target_builders：把 scene 变成监督标签张量
builder.compute_targets(scene)         → 存成 token/(name).gz

注意上面 builder.get_unique_name() 生成的唯一名——这个唯一名里带着模型特征。所以：

• DataCache 才是"按模型不同"的那个 cache：你的模型要 8 个摄像头、另一个模型只要前视，它们的 feature builder 不同 → unique_name 不同 → 各存各的 .gz，不能混用。这就是"每个模型都建 cache"这个说法在训练侧是真的的原因。
• MetricCache 是"按场景不同"的那个 cache：跟模型零关系，评测侧全模型共享。

一句话总结两种 cache 的分工：MetricCache 管"怎么打分"（评测共享）；DataCache 管"怎么喂模型"（训练按模型各自建）。 前者缓存场景指标，后者缓存输入张量和标签。你之前看到"每张图像都建 cache"，说的其实是 DataCache 这条线；而 MetricCache 从算法上讲就该是大家共用一份的。

一个真实例子：同事的雨天数据为什么得重建 cache？

把上面所有规则套到一个具体场景，能帮你彻底固化理解。假设同事用渲染管线做了雨天版本，你问"雨天能复用官方 NAVTEST 的 metric cache 吗？"——答案取决于雨天数据动了哪些东西：

如果能复用：如果只是把同一批场景的相机图像换成雨天渲染，而 scene token、scene pickle（自车/目标/地图真值）、以及动态目标信息全都不变——那么完全可以复用官方 NAVTEST 的 metric cache。因为天气只影响 agent_input.cameras 的像素，MetricCache 里没有一个字段被它碰到。

必须重建的情况：你同事给的雨天数据实际上引入了这些变化——

1. 新的日志目录、新的 scene pickle 目录；
2. 新的 token（带 _rain_multi 后缀，token 本身变了）；
3. 场景集合变了：12370 个场景 ≠ 官方 12146 个；
4. 还需要做 token 映射 + lidar 字段兼容处理。

token 一变，MetricCacheLoader 的索引就找不到了（它按 {token: path} 建立索引，dataloader.py:316）。而这些新场景本质上是一批"新场景"——哪怕内容长得和官方场景几乎一样，只要 token/scene pickle/场景集合变了，就得为它们重建对应场景的 metric cache。将来做雪天、雾天同理：

• 只做"原 token 对应的图像替换" → 复用官方 cache；
• token、scene pickle 或场景集合变了 → 必须重建。

但注意这跟模型数量无关——不管 11 个模型还是 1 个模型，只要大家用同一批场景、同一个 NAVSIM v1 scorer，就该共享同一份（雨天）metric cache。模型真正不同的，只是 checkpoint 推理和 trajectory 输出。

那每个模型的输入到底从哪"提取"？

这正是 SceneLoader + AgentInput 干的活。模型不直接从 cache 里拿输入，而是从原始日志的传感器数据里提取：

提取的关键是 SensorConfig（dataclasses.py:782）——每个模型自己声明：cam_f0=True（只要前视）、cam_l0=[0,1]（要左前且要历史两帧）、lidar_pc=True（要激光雷达）……SceneLoader 就按这份声明去 sensor 目录里读对应的 blob，拼成 AgentInput。所以：

• 换模型 = 换 SensorConfig + 换预处理（图像 resize、LiDAR 转 BEV、token 化），这是模型自己的数据加载器逻辑；
• 不换 scene = cache 不变（共享那份）；不换场景内容 = 天气变了 cache 也不变。

一句话收束本节：MetricCache 建一份给所有人用；AgentInput 每个模型按自己的 SensorConfig 从原始传感器里现取。 把这两条线分开，你看到的所有"每个模型都要……“的困惑就都解开了。

🆚 为什么 NAVSIM 比 nuScenes 的 L2 更好？

这要从 L2 误差的根本问题说起。

NAVSIM 论文里一个核心实验（见上图）：他们把多个规划器放进真正的闭环仿真，发现传统 L2/OLS 指标和闭环分数几乎零相关——一个 nuScenes 上 L2 最低的模型，闭环里可能是个马路杀手；而 PDMS 与闭环分数呈现明显的正相关。这正是 NAVSIM 迅速取代 nuScenes、成为端到端规划标配的原因：它在开环代价下，给出了一个真正"预言"驾驶能力的信号。

💡 一句话：nuScenes 的 L2 衡量"像不像人开”，NAVSIM 的 PDMS 衡量"开得好不好"——后者才是我们真正关心的。

🏆 当前 NAVSIM 排行榜 Top（2025–2026）

下面是 NAVSIM 上有代表性的 SOTA 工作（分数为公开报告值，含 v1 的 PDMS 与 v2 的 EPDMS）。注意榜单迭代极快，半年就有新王者。

* D³-MoE 为 Best-of-Three 集成分数。

几点趋势观察：

• 天花板逼近人类：头部工作（CLOVER 94.5）已非常接近人类参考分（~94.8），navtest 上的 PDMS 几乎快要刷满。
• 战场转移到 v2/navhard：因为 v1 接近饱和，2025 年起竞争焦点转向 EPDMS 和伪闭环 navhard（更难、含分布外场景），顶尖模型的 EPDMS 仍在 90 上下挣扎。
• 方法论收敛：榜单前列几乎全是 “生成式多模态候选 + 打分挑选” + 大模型/世界模型" 的组合，纯确定性回归已被淘汰。
• 安全类子分饱和：NC、TTC、Comfort 在 SOTA 模型上普遍接近满分，真正拉开差距的是 EP（前进量）——敢不敢开得快、开得远。

⚠️ NAVSIM 的局限性

NAVSIM 再好用，也不是闭环。认清它的边界，才能正确解读分数。

最典型的反例：一个在 NAVSIM 上拿 90+ 分的模型，闭环里可能因为第一次轻微偏离车道后，场景就跑出训练分布而彻底崩溃——这就是所谓的 compounding error（误差累积） 雪球效应。NAVSIM 的非反应式设计根本触发不了这种失败模式。

⚠️ 记牢：NAVSIM 高分是"能规划"的必要条件，远非"能开车"的充分条件。

🔗 与 Bench2Drive 等闭环评测的互补关系

正因为 NAVSIM 有上述局限，社区形成了"开环 + 闭环“双轨评测的共识，而 Bench2Drive 正是闭环侧的代表。

两者的互补关系可以这样理解：

• NAVSIM 负责"快速筛选”：成本低、迭代快，适合算法研发的日常打磨。一个新想法先在 NAVSIM 上验证有没有前途。
• Bench2Drive 负责"终极考核"：只有在闭环里真正跑通 44 条路线、低碰撞高完成率，才算"能开车"。

有意思的是，2026 年的一项跨基准研究（arXiv:2605.00066）系统比较了两者，得出三个关键结论：

1. PDMS 与闭环 Driving Score 强正相关但不单调——存在明显的排名反转；
2. EP（前进量）是闭环成功最强的单项预测器，甚至比碰撞指标 NC 更能预言闭环表现；
3. TTC 和 Comfort 在 SOTA 上已接近饱和，对区分模型贡献很小。

这恰好印证了"开环负责精度与质量、闭环负责行为与交互"的分工。

理想的评测组合拳

三者缺一不可：开环看精度 + 闭环看行为 + 实路看长尾。NAVSIM 不是终点，而是这条评测链上最关键、最高效的第一环。

✅ 小结

抓住这三点，你就抓住了 NAVSIM 的精髓：

1. 本质 = 基于 nuPlan/OpenScene 的非反应式开环评测，用 4 秒前向仿真让轨迹"开出来"再做碰撞/合规检查，成本远低于闭环。
2. 链路 = 模型输出 (8,3) 局部坐标轨迹 → 转全局帧 → 插值到 0.1s → LQR 控制器（纵向+横向双子系统） 生成加减速/转向指令 → 自行车运动模型 逐 0.1s 积分 → 与背景交通流做碰撞/合规检查 → 乘性×加权合成 PDMS，v2 再经两阶段伪闭环聚合得到 EPDMS。
3. 定位 = 当前端到端规划的事实标准，navtest 接近饱和、战场转向 v2 的 EPDMS 与 navhard；但它仍非闭环，必须与 Bench2Drive、实路测试互补。

一句话总结：NAVSIM 让"规划好不好"第一次变得可量化、可复现、可比拼——它是端到端驾驶走向科学的基石。

💡 这是「知识点拆解」系列的第 6 篇。结合前面讲过的端到端演进、DiffusionDrive、Flow Matching，你就能完整理解一篇端到端论文里"PDMS 88→92"到底意味着什么。下期我们继续拆解闭环评测与强化学习在规划里的落地。
