论文精读｜TransFuser：用 Transformer 做传感器融合——让相机和激光雷达"商量着开车"

论文信息

• 标题：TransFuser: Imitation with Transformer-Based Sensor Fusion for Autonomous Driving
• 作者机构：图宾根大学（University of Tübingen） × MPI for Intelligent Systems（Kashyap Chitta, Aditya Prakash, Bernhard Jaeger, Zehao Yu, Katrin Renz, Andreas Geiger）
• arXiv：2205.15997（NeurIPS 2022，CVPR 2021 的期刊扩展版）
• 代码：github.com/autonomousvision/transfuser
• 一句话总结：用 Transformer 把相机图像和LiDAR 鸟瞰图的特征在多个分辨率上做密集融合，让两个模态"商量"着理解场景，再通过 GRU 自回归预测轨迹。在 CARLA Town05 比之前最好方法 DS 高 48%，碰撞降低 48%。

要解决什么问题：传感器融合不是"拼图"，是"对话"

端到端自动驾驶的一个核心工程问题：车上装了多个传感器（相机、LiDAR、雷达），怎么把它们的特征真正融合起来？

之前的做法主要有两种：

这两种方式的共同问题：融合是静态的、一次性的——图像和 LiDAR 的特征没有真正"交流"过。比如 LiDAR 看到了远处一辆车的点云但不知道是啥类型，相机能识别出"那是一辆卡车"但不知道它的准确距离——这两种信息应该在多个层次上反复交互，而不是到了最后一层才拼接。

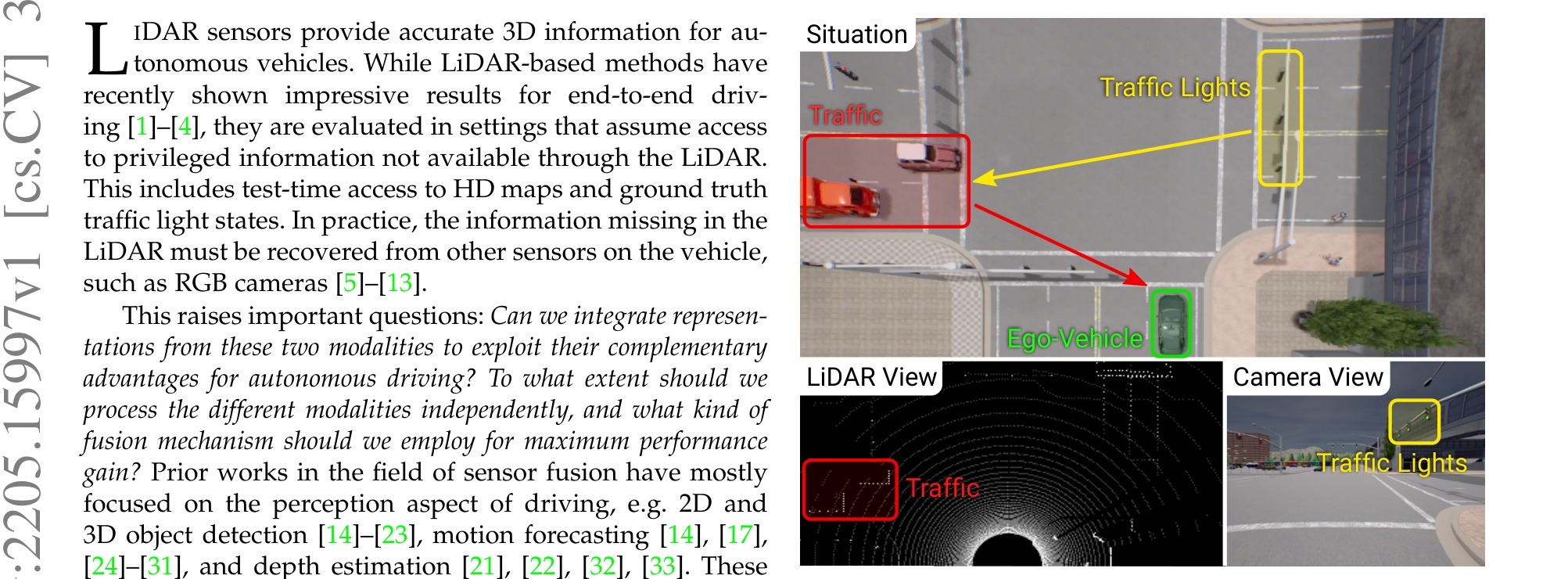

图 1：TransFuser 的核心动机。 相机提供丰富的语义信息（物体类别、交通灯颜色）但缺乏深度，LiDAR 提供精确的 3D 几何信息（距离、形状）但缺乏语义。TransFuser 的核心问题是：如何让这两种互补的传感器在特征层面充分交互？

核心思想：在多个分辨率上用自注意力做密集融合

TransFuser 的核心主张很简单但有效：

在 CNN 特征提取器的每个分辨率层级上，用 Transformer 的自注意力让图像特征和 LiDAR BEV 特征互相"看"对方一眼，把融合嵌入到特征提取的过程中，而不是放在最后。

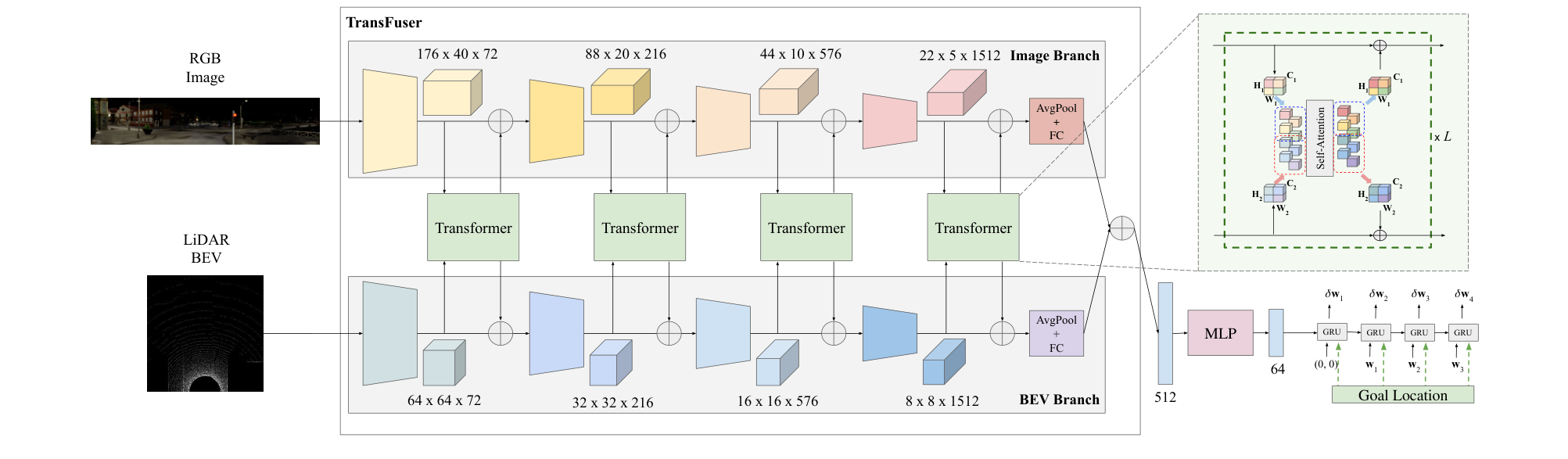

图 2：TransFuser 整体架构。 RGB 图像和 LiDAR BEV 分别经过独立的 CNN 特征提取器。在 4 个分辨率层级上，每个分支的特征被展平为 token 序列，经过 Transformer 做自注意力融合（让图像 token 和 LiDAR token 互相注意力），融合后的特征再 reshape 回原分辨率回到各自分支继续前向传播。最终两个分支的 512 维特征向量相加，经 MLP 降维后作为 GRU 的初始隐状态，自回归预测 4 个差分 waypoint。

整条数据流拆成四大步：

1. 输入表示：RGB 图像（400×300） + LiDAR BEV（256×256，2 通道：高度 + 密度）
2. 多分辨率 Transformer 融合：在 4 个分辨率层级上分别做自注意力，让图像和 LiDAR 特征密集交互
3. 全局特征编码：融合后的特征 → AvgPool → FC → 512 维全局场景向量
4. 自回归 waypoint 预测：512 维向量 → MLP(256, 128) → 64 维 → GRU 初始隐状态 → 逐 step 预测 4 个差分 waypoint → PID 控制器

下面逐块详细拆解。

方法详解

一、输入表示（Input Representation）

TransFuser 使用两种互补的传感器模态：

1. RGB 图像（相机）

• 单目前视相机，分辨率 400×300
• 提供丰富的语义信息（物体类别、颜色、纹理、交通灯状态、路标）
• 缺点：没有深度信息，单目测距不准

2. LiDAR BEV（激光雷达鸟瞰图）

• 将 LiDAR 点云投射到 256×256 的 BEV 栅格（每个像素对应 0.125m，覆盖 32m × 32m 区域）
• 每个栅格的2 个通道：
  • 高度通道：该栅格内点云的最大高度（归一化到 [0,1]）
  • 密度通道：该栅格内点云的数量（对数归一化到 [0,1]）
• 提供精确的 3D 几何信息（物体位置、距离、形状）
• 缺点：没有语义信息（不知道"这是一个行人"）

互补关系：相机知道"那是什么"，LiDAR 知道"它在哪"。关键是让两者在特征层面交互。

二、多分辨率 Transformer 融合（核心创新）

这是 TransFuser 最核心的模块。做法如下：

2.1 为什么在多个分辨率上融合？

CNN 的不同层编码了不同层次的信息：

• 浅层（高分辨率）：边缘、纹理、局部几何
• 深层（低分辨率）：语义类别、全局场景结构

TransFuser 选择在 4 个分辨率层级上都做融合（而不是只在最后一层），让信息在不同抽象层次间充分交换。

2.2 单层融合的具体操作（以其中一个分辨率为例）

图像分支特征图：尺寸 H₁ × W₁ × C₁
BEV 分支特征图：  尺寸 H₂ × W₂ × C₂

Step 1：展平为 token 序列
  图像 token: (H₁×W₁) 个，每个维度 C₁
  BEV token:  (H₂×W₂) 个，每个维度 C₂

Step 2：拼接所有 token
  总 token 数 = H₁×W₁ + H₂×W₂，统一维度 C（用 1×1 卷积对齐）

Step 3：加上可学习位置编码（让网络知道每个 token 的原始空间位置）

Step 4：送入 Transformer
  Q = Fin @ Mq, K = Fin @ Mk, V = Fin @ Mv
  A = softmax(QK^T / √D) @ V     ← 自注意力：每个 token 关注所有其他 token
  Fout = MLP(A) + Fin              ← 残差连接

Step 5：reshape 回原始分辨率
  融合后的特征拆分为图像部分和 BEV 部分，分别 reshape 回 H₁×W₁×C₁ 和 H₂×W₂×C₂

Step 6：元素相加回到原分支
  融合后的特征图 + 原分支特征图（残差连接）

关键理解：自注意力让图像 token 可以看到 LiDAR token 的信息，反之亦然。一个图像中的"红色圆形" token 可以通过注意力机制从 LiDAR 的某个 token 那里了解到"那个圆形在 15 米外"。

2.3 多尺度处理

由于高分辨率特征图 token 数量太大（计算量 O(N²)），Transformer 无法直接处理。TransFuser 的做法：

• 将高分辨率的特征图用 AvgPool 下采样到与低分辨率相同的尺寸
• Transformer 输出后用双线性插值上采样回原始分辨率
• 再与原始分支特征图元素相加

分辨率层级：
  Level 1: Image (176×40→22×5)  + BEV (64×64→8×8)
  Level 2: Image (88×20→22×5)   + BEV (32×32→8×8)
  Level 3: Image (44×10→22×5)   + BEV (16×16→8×8)
  Level 4: Image (22×5)          + BEV (8×8)
  （→ 后的尺寸是 AvgPool 下采样后的 token 数量）

每个 TransFuser 模块有 L=4 层，每层 4 个注意力头。

2.4 全局特征

经过 4 层融合后，两个分支各自输出的特征图经过 AvgPool → FC 压缩为 512 维向量，然后元素相加得到最终的全局场景特征。

关键认知：这 512 维向量不是简单的"图像特征 + BEV 特征"，而是经过了多层次自注意力交互后的联合嵌入——它既包含了图像的语义信息，也包含了 LiDAR 的几何信息，更重要的是，它编码了两个模态之间的对应关系（比如"这个像素对应的那个点云"）。

三、Waypoint 预测网络

全局特征向量不直接预测方向盘/油门，而是预测轨迹 waypoint，再由 PID 控制器转为控制信号。

3.1 自回归 GRU 解码器

输入：512 维全局特征
→ MLP(512→256→128→64)
→ 64 维向量作为 GRU 初始隐状态 h₀

for t = 1 to 4:
    输入：当前点 w_{t-1}（第一个点为 (0,0)）+ 目标位置 G
    输出：差分 waypoint δw_t
    最终 waypoint：w_t = w_{t-1} + δw_t

每个 step 预测差分 waypoint（相对于上一步的位移），而不是绝对坐标。这样更稳定——模型只需预测"下一步往哪走"，而不是直接猜"终点在哪"。

目标位置 G（GPS 坐标，已转换到自车坐标系）作为额外输入，确保轨迹朝着导航方向前进。

3.2 PID 控制器

预测的 4 个 waypoint → 两个 PID 控制器：

• 纵向 PID：根据 waypoint 间的距离计算目标速度 → 油门 / 刹车
• 横向 PID：根据 waypoint 间的方向计算目标转角 → 方向盘

此外还有一个蠕行机制（Creeping）：如果车停了超过 55 秒（红灯排队等情况），就设定目标速度 4 m/s 蠕动 1.5 秒，防止模型在"停车"状态陷入死循环。蠕行时用 LiDAR 检测前方是否有障碍物，有就取消蠕行（安全启发式）。

四、辅助任务（Auxiliary Tasks）

只靠 4 个 waypoint 的 L1 损失监督是不够的——场景太复杂，梯度信号太稀疏。TransFuser 加了 4 个辅助任务，让中间特征学到更丰富的场景表示：

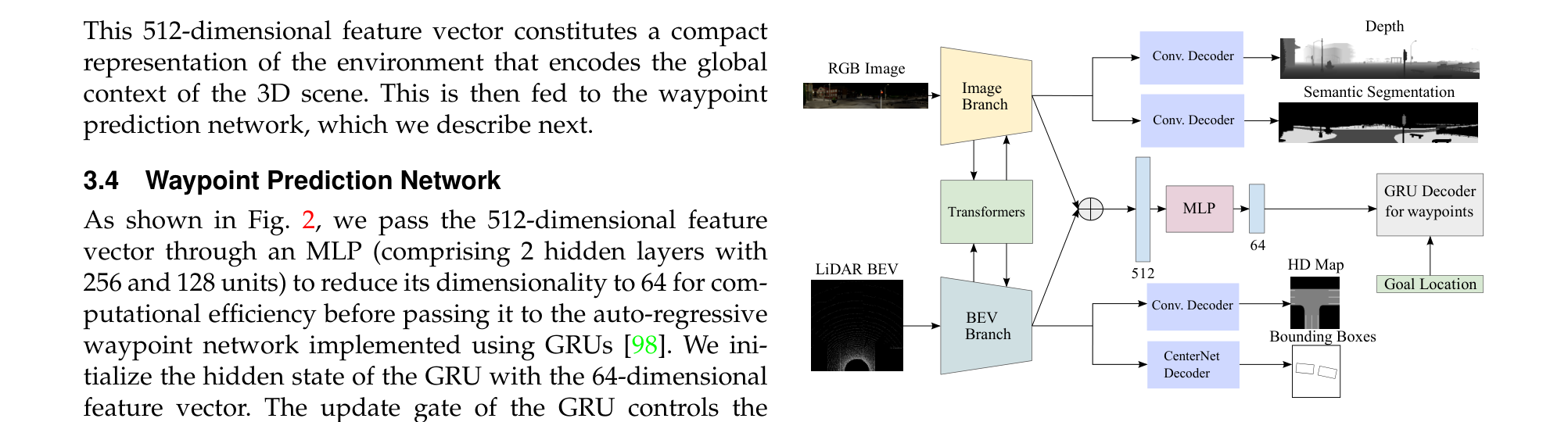

图 3：辅助损失。 除了 waypoint L1 损失，还有 4 个辅助任务。

为什么辅助任务重要：它们提供了强力的中间监督，确保中间特征图不仅仅服务于 waypoint 预测，还编码了场景的各种结构化信息。这相当于把"暗盒"的特征提取变成了"带语义标签"的特征提取。

五、损失函数详解

TransFuser 的总训练损失由 5 个部分组成，每个的数学形式和设计动机如下：

5.1 Waypoint 预测损失（主损失）

• T=4（预测 4 个未来 waypoint，对应 2 秒，间隔 0.5 秒）
• 使用 L1 而非 L2：L1 对大误差的惩罚更温和，在驾驶场景中更鲁棒（突然的大误差可能是标注噪声而非真正的危险）
• 差分形式 \(w_t = w_{t-1} + \delta w_t\)：预测位移增量而非绝对坐标，训练更稳定

5.2 深度估计损失

• 从图像分支特征经卷积解码器输出深度图 \(\hat{D}\)
• GT 深度 \(D^{gt}\) 由 LiDAR 点云投影到图像平面得到
• 作用：迫使图像特征编码距离信息，弥补单目缺少深度模态时的线索

5.3 语义分割损失

• 7 类：未标注、车辆、道路、红灯、行人、车道标线、人行道
• 从图像分支特征解码
• 作用：让图像特征学会识别关键语义元素，尤其是红灯和行人这类规划决策的关键信号

5.4 HD 地图预测损失

• 3 类：道路、车道标线、其他
• 从 BEV 分支特征经卷积解码器输出 64×64 的 BEV 分割图
• 作用：让 BEV 特征编码可通行区域和道路结构

5.5 车辆检测损失

• CenterNet 风格解码器，从 BEV 特征输出：
  • 位置热力图 \(\hat{P}\)：Focal 损失（检测车辆中心）
  • 粗方向分类 \(\hat{O}\)：交叉熵损失（12 类，每类 30°）
  • 精方向回归 + 尺寸 + 位置偏移 \(\hat{R}\)：L1 损失
• 作用：让 BEV 特征感知周围车辆的精确位置、朝向和尺寸

5.6 总损失与权重

所有权重设为 1（简单均匀加权）。作者在消融实验中验证了每个辅助任务都有正向贡献，但没有做精细的权重搜索——这是一个简化设计，后续工作可以用不确定性加权或 GradNorm 进一步优化。

训练：Expert 数据生成

数据如何获取

TransFuser 的训练数据通过一个规则专家在 CARLA 中采集：

• 228k 帧数据，来自 8 个 CARLA 城镇
• 包含约 2500 条城区路口路线（平均 100m）+ 1000 条高速公路路线（平均 400m）
• 每 0.5 秒存一帧（2 FPS）

专家策略（Expert Policy）

专家使用特权信息（仿真器提供的 ground truth）来生成完美轨迹：

1. A* 全局规划器：生成从起点到终点的粗粒度路径
2. 横向 PID：沿着 A* 路径行驶，最小化与路径的角度偏差
3. 纵向 MPC：分 3 档目标速度
   • 正常：4.0 m/s
   • 路口内：3.0 m/s
   • 预测到碰撞/闯红灯：0.0 m/s（停车）
4. 碰撞预测：用预训练的自行车模型（Bicycle Model） 预测未来 4 秒所有车辆的运动轨迹（路口场景）或 1 秒（其他场景），检测是否会碰撞

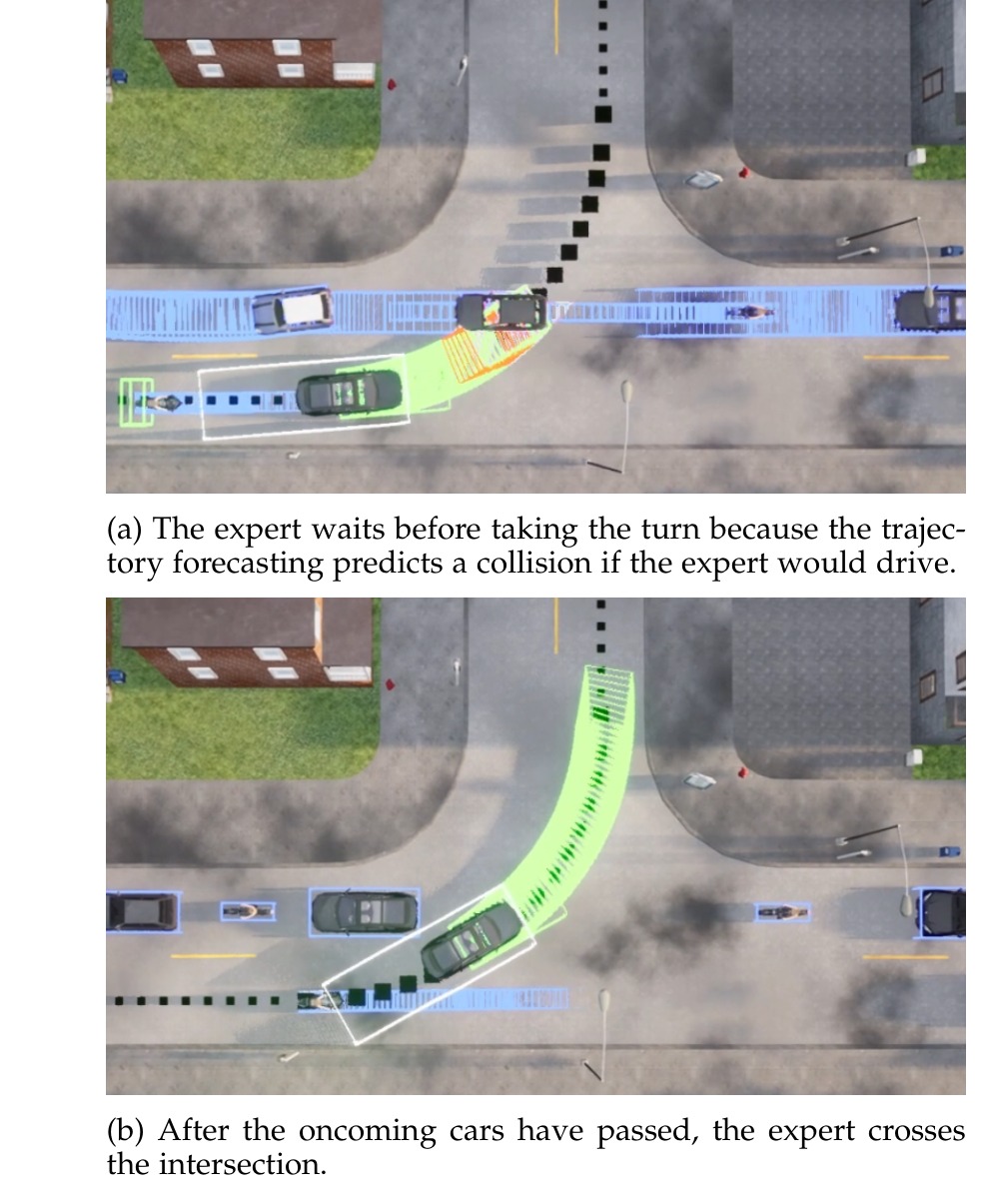

图 4a：专家在路口等待。 自行车模型预测如果此时左转会撞到对向车辆，所以专家选择停车等待。

图 4b：对向车流通过后，专家完成左转。 碰撞预测显示安全后，专家加速通过路口。

推理：从图像到控制信号

TransFuser 的推理流程是完整的端到端链路，不依赖任何规则后处理（除了蠕行安全启发式）：

推理流程（每帧）

多视图图像 (400×300) + LiDAR 点云
       ↓
图像分支 CNN + BEV 分支 CNN（并行，4 层 TransFuser 融合）
       ↓
两个 512 维特征向量 → 元素相加 → 全局场景特征
       ↓
MLP(512→256→128→64) → 64 维向量
       ↓
GRU 自回归解码（4 step，每步输入上一步位置 + 目标位置）
       ↓
4 个差分 waypoint → 累加得到 4 个绝对 waypoint
       ↓
PID 控制器（横向 + 纵向）
       ↓
方向盘转角 + 油门 + 刹车

每一步的细节

Step 1：传感器输入

• RGB 图像：单目前视，400×300 分辨率
• LiDAR 点云：投影为 256×256×2 的 BEV 栅格（高度通道 + 密度通道）

Step 2：多分辨率融合

• 图像分支和 BEV 分支各自独立做卷积
• 在 4 个分辨率层级上，特征被展平、拼接、送入 Transformer（L=4, heads=4）
• 融合后再 reshape 回原分辨率，与原始特征相加

Step 3：全局特征

• 两个分支最终的特征图（22×5×C 和 8×8×C）分别 AvgPool + FC 到 512 维
• 两个 512 维向量元素相加得到全局场景向量

Step 4：Waypoint 解码

• 全局向量经 MLP 降为 64 维，作为 GRU 初始隐状态
• GRU 逐 step 解码 4 个 waypoint，每步输入目标位置 G

Step 5：PID 控制

• 横向 PID：根据 waypoint 间的方向算方向盘转角
• 纵向 PID：根据 waypoint 间的距离算目标速度 → 油门/刹车
• PID 参数：横向 Kp=1.25 Ki=0.75 Kd=0.3，纵向 Kp=5.0 Ki=0.5 Kd=1.0

Step 6：安全蠕行

• 如果车静止超过 55 秒，设定目标速度 4 m/s 蠕动 1.5 秒
• 蠕动前用 LiDAR 检测前方有无障碍物

推理配置

实验与结果

Longest6 基准

为了能在本地高效评估，作者提出了 Longest6 基准：

• 从 CARLA 官方的 76 条路线中选出每个城镇最长的 6 条路线（共 36 条）
• 平均路线长度 1.5 km（接近官方 Leaderboard 的 1.7 km）
• 最高密度交通 + 6 种天气 × 6 种光照组合
• 包含 NHTSA 预碰撞场景（急刹、变道冲突等）

主要结果

核心发现：

• TransFuser 的 DS 比最好的几何融合（GF）高 20 分（+73%）
• 每公里碰撞次数从 4.64（GF）降到 2.45（TransFuser），降低 48%
• 即使只用相机的 Latent TransFuser 也比 LAV 等完整方法高

Latent TransFuser 纯相机的 DS 超过了使用 LiDAR 的 LAV——说明 Transformer 注意力融合带来的提升，在某些情况下甚至比增加一个传感器还大。

消融实验详解

为了搞清楚每个设计的贡献，作者做了一组系统的消融实验：

1. Transformer 深度（L）

2. 注意力头数

3. 安全启发式的影响

全程启用反而降低 DS——太保守导致很多该过的时候不过（比如路口等待时不敢走）。

CARLA Leaderboard

在官方的 100 条秘密路线上，TransFuser 提交时在所有已发布方法中排名第一。

跨模态注意力统计

为了验证 Transformer 是否真的在做跨模态交互，作者统计了每层中"至少有一个 top-5 关注 token 来自另一个模态"的比例：

关键发现：

• T1、T2（高分辨率）：Image→LiDAR 接近 100%，但 Li→Im 接近 0%。说明图像 token 大量关注 LiDAR token（索要几何信息），但 LiDAR token 几乎不看图像（浅层的 LiDAR 特征已经够用）
• T3、T4（低分辨率）：双向都很高。说明在语义层级上，两个模态需要双向沟通——图像需要知道 LiDAR 的精确位置，LiDAR 需要知道图像的语义标签

这个统计有力地证明了 TransFuser 的注意力机制确实在做有意义的跨模态信息交换，而不是学了一个恒等映射或位置编码。

推理速度

TransFuser 在单 RTX 3090 上 >36 FPS，完全可以实时运行。

注意力可视化

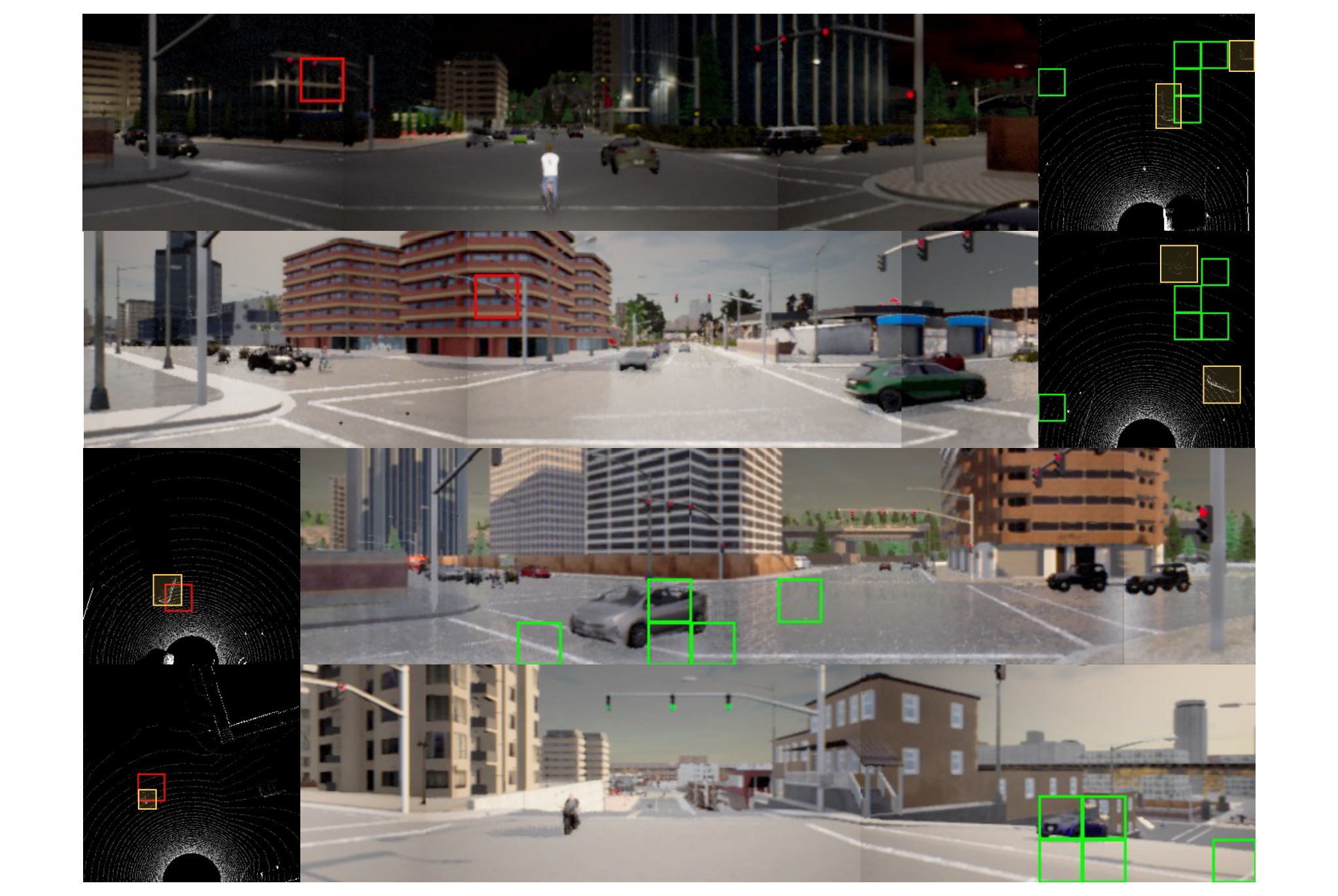

图 5：注意力可视化。 对于红色标记的 query token，绿色标记了 top-5 高注意力权重的 token（来自另一个模态）。上方 4 行是图像 token 关注 LiDAR token 的区域，下方 4 行是 LiDAR token 关注图像 token 的区域。可以看到 TransFuser 的注意力高度集中在车辆、行人、交通灯等关键目标周围——说明模型学会了跨模态关注"什么重要"。

与 Expert 的差距分析

RC 比 Expert 还高（93 vs 89）——说明 TransFuser 在"走完全程"上已经接近甚至超过专家。但碰撞次数是专家的 8.7 倍，这是所有模仿学习方法的通病：模型学到了一般情况怎么开，但在边界情况下缺少专家的安全感知能力。

关键设计分析

1. 为什么在多个分辨率上做融合？

浅层特征包含位置/边缘信息，深层特征包含语义信息——两者都需要跨模态交互。

2. 为什么用自注意力（self-attention）而不是交叉注意力？

自注意力让所有 token 互相看，包括同模态内部和跨模态。这样：

• 图像内部的 token 可以互相交互（全局上下文）
• LiDAR 内部的 token 可以互相交互
• 图像 token 可以关注 LiDAR token（跨模态融合）
• LiDAR token 可以关注图像 token

统一在一个注意力矩阵里完成，不需要设计复杂的跨模态路由。

3. 为什么用 waypoint 而不是直接控制信号？

waypoint 比控制信号更平滑、更可解释。方式：

• 预测 4 个差分 waypoint（L1 损失）
• PID 将 waypoint 转为控制信号
• PID 控制器本身是固定的、物理可解释的（比例 P → 误差大小，积分 I → 历史累积误差，微分 D → 误差变化趋势）

局限与反思

TransFuser 的局限

第一，碰撞仍然偏多（每公里 2.45 次 vs Expert 的 0.28 次）。主要失败场景是密集交通下的变道和无保护左转——模型在需要精确时机判断的场景中表现不佳。

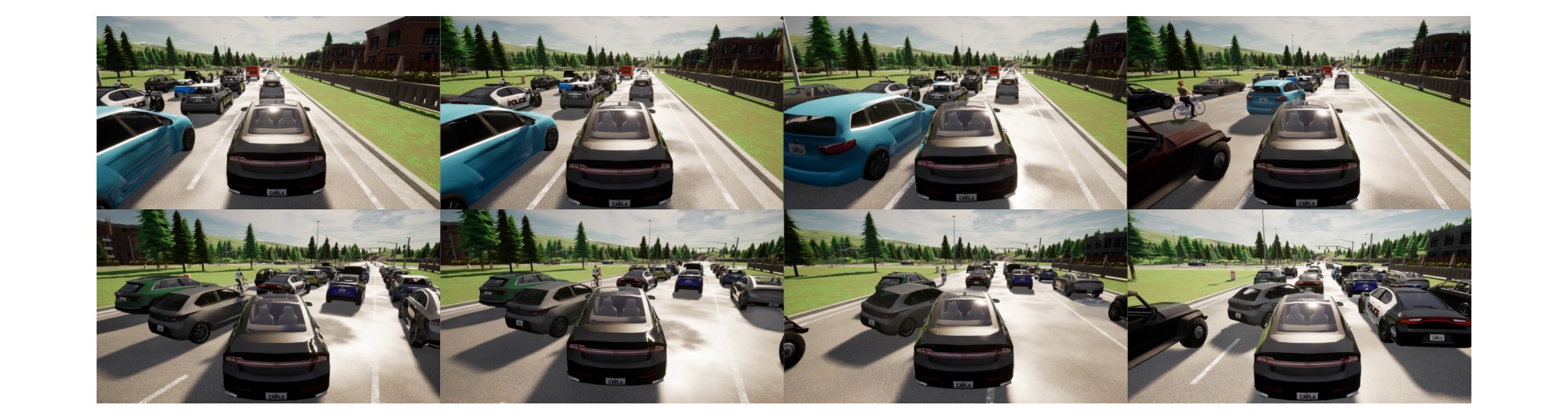

图 6：变道失败。 在密集交通中变道时，TransFuser 容易连续碰撞。这是所有模仿学习方法在高密度交互场景下的共同难题。

第二，依赖 LiDAR 输入。Latent TransFuser 虽然比之前的方法好，但 DS 37.31 仍然远低于 47.30——说明 LiDAR 的精确几何信息对端到端驾驶来说仍然是不可或缺的。

第三，辅助任务的损失权重都是简单设置为 1，没有学习自适应权重。后续工作可以用不确定性加权或 GradNorm 来优化。

和本系列其他论文的关系

TransFuser 在"端到端驾驶规划"这条线上是一个早期的奠基作品。它发表于 2021 年 CVPR，是第一个将 Transformer 成功应用于端到端驾驶传感器融合的工作：

• 对比 NEAT（2021，注意力 BEV 变换派）：NEAT 也是用注意力从图像生成 BEV 表示，但 NEAT 做的是单向投影（图像→BEV），而且需要测试时迭代优化注意力。TransFuser 做的是双向密集融合（图像↔BEV）且是一次前向传播，两者互为补充。

• 对比 UniAD（2023，规划中心派）：UniAD 把"以规划为中心"的方法系统化，TransFuser 更关注"怎么把传感器特征融合好"。两个工作在架构层面共享一个直觉——多层级多模态交互。UniAD 的 TrackFormer/MapFormer 在 BEVFormer 的特征上叠加注意力模块，和 TransFuser 在 CNN 各层插 Transformer 的思路是相通的。但 UniAD 是纯视觉的（400×300 单目），而 TransFuser 验证了相机 + LiDAR 互补的优势。

• 对比 AIM（2023，TransFuser 扩展）：AIM 由同一团队提出，直接把 TransFuser 的架构用在了多帧时序设定下，并且用 discrete action space 替代了 waypoint 预测。它证明了 TransFuser 的设计不只是"单帧融合有用"，扩展到时序后同样受益。

• 对比 VAD / VADv2（2023-2025，向量化派）：VAD 系列用向量化 scene token（几百个稀疏 token）替代了 TransFuser 的稠密 BEV 特征图（64×64），效率更高。但 TransFuser 奠定的"让不同模态在多个分辨率上交互"这个原则在 VAD 系列中被继承——BEVFormer 本质上是用 attention 在多视图图像之间做融合。

• 对比 TCP / ThinkTwice / DriveAdapter（2022-2024，安全派）：这些工作在 TransFuser 之上增加了安全约束、两阶段推理、或 adapter 微调。TransFuser 相当于它们的"发动机"——提供了可靠的多模态场景表示，上层再加安全策略。

• 对比 DriveMLM（2024，LLM 派）：TransFuser 和 DriveMLM 代表了两种完全不同的路线。TransFuser 用 CNN + Transformer 做紧凑特征编码，轻量高效（27.6ms）；DriveMLM 用 LLM 做推理，可解释但延迟高。两者本质上正交——TransFuser 关注"感知融合怎么做"，LLM 方法关注"推理怎么做"。

个人思考

从历史视角看 TransFuser 的定位

2021 年是自动驾驶端到端学习的一个关键转折点。在此之前，CARLA 上的主流方法要么是 CILRS 那种直接回归控制信号的简单方法（DS 不到 10），要么是做 RL（训练极其不稳定）。TransFuser 的出现改变了这个局面——它第一次证明了"一个设计良好的端到端模型"可以跑出有实际意义的结果。

但 TransFuser 也暴露了模仿学习的根本局限：行为克隆只能学到训练数据里的模式，而驾驶中的安全边界大部分在数据分布之外。 这个问题直到 VADv2 的 conflict loss（2025）和 GRPO 系列的 RL 搜索（2026）才有更系统的解决。从这条线看过去，TransFuser 是"第一块踏脚石"——它证明了"这条路能走通"，后续工作才能沿着这个方向精进。

三个值得记住的设计哲学

1. “融合不是最后一层的事，是每层的事”

这是 TransFuser 最有价值的设计原则。两个模态的特征在浅层、中层、深层各自有不同的表现形式——浅层需要融合几何信息，深层需要融合语义信息。只在最后一层融合等于"让两个人在完全不交流的情况下分别完成任务，到最后才拼答案"。

2. “自注意力比交叉注意力更适合这个任务”

虽然直觉上"图像看 LiDAR，LiDAR 看图像"应该用交叉注意力，但 TransFuser 选择自注意力——因为同模态内部的交互也有价值。图像内部的远距离像素需要互相理解上下文（比如"远处的红绿灯和近处的停车线"之间的关系），自注意力在一个矩阵里同时完成了模态内和跨模态两种交互。

3. “差分预测 + PID 控制比直接预测控制信号更稳定”

预测差分 waypoint（$w_t = w_{t-1} + \delta w_t$）而不是绝对坐标，这个设计在后续几乎被所有基于 waypoint 的方法继承（UniAD、VAD、ThinkTwice）。它其实是"残差学习"思想在轨迹预测上的体现——预测的变化量比绝对量小、更稳定。

与 VADv2 / UniAD 的对比

从架构设计角度来看三个工作的演进非常清晰：

从 TransFuser 到 UniAD，核心变化是从"传感器融合驱动"变成"规划目标驱动"——UniAD 证明让所有任务都服务于规划目标比单纯做融合更有效。再到 VADv2，核心变化是从"确定性"变成"概率性"——承认驾驶的不确定性，把规划从回归变成分类。

但 TransFuser 的贡献没有因为这些进步而贬值。相反，它确立的"多分辨率跨模态交互"这个设计原则，在 BEVFormer 和后续所有 BEV 方法中都以不同形式被继承了下来。

一句话总结：TransFuser = 双分支 CNN（图像 + LiDAR BEV）+ 4 层多分辨率自注意力融合 + GRU 自回归 waypoint 预测 + 4 个辅助任务（深度/语义/地图/检测）。它最核心的贡献是：证明了"在特征提取过程中做多分辨率跨模态注意力"可以取代"几何投影后融合"——这个设计原则影响了后续几乎所有端到端驾驶方法。

参考资料

• 论文：arXiv:2205.15997
• 代码：github.com/autonomousvision/transfuser
• 相关论文：NEAT arXiv:2104.09224, CILRS arXiv:1910.13690
