📄 论文信息
- 标题：DiffusionDrive: Real-Time End-to-End Multimodal Trajectory Planning for Autonomous Driving（实时端到端多模态轨迹规划）
- 团队：华中科技大学 × 理想汽车（Li Auto）
- 关键词：扩散模型、条件去噪、多模态轨迹、端到端规划、轨迹初始化
- 一句话总结：把轨迹规划重新定义成一个条件去噪过程，从噪声出发逐步"雕刻"出多条合理轨迹，用轨迹初始化先验和少步采样让扩散真正跑在车端，是生成式端到端驾驶的代表作。
🤔 要解决什么问题？为什么轨迹规划需要多模态？
绝大多数端到端规划器都采用确定性回归：网络直接输出一条未来轨迹（一串 waypoints）。这条路线简洁高效，却有一个被长期忽视的软肋——轨迹分布本质上是多模态的。
考虑这样一个场景：前方有静止障碍物，左车道空、右车道也空。 此时合理选择至少有两种——向左变道、向右变道，甚至减速跟停也是合法选项。如果用 L2 回归去拟合人类轨迹，网络会把所有训练样本"平均"起来，结果往往是输出一条压着障碍物正中间走的轨迹。这就是经典的 mode averaging（模态平均） 问题——平均化的轨迹比任何一个合理选择都更危险。
确定性规划的三类典型困境：
| 困境 | 表现 | 后果 |
|---|---|---|
| mode averaging | 多条合理轨迹被回归平均 | 输出落在"无人区"，甚至压障碍物 |
| 单点估计 | 只给一条轨迹，无备选 | 遇到执行偏差没有回旋余地 |
| 难以表达意图 | 不敢变道还是准备变道？ | 行为预测、交互建模无从展开 |

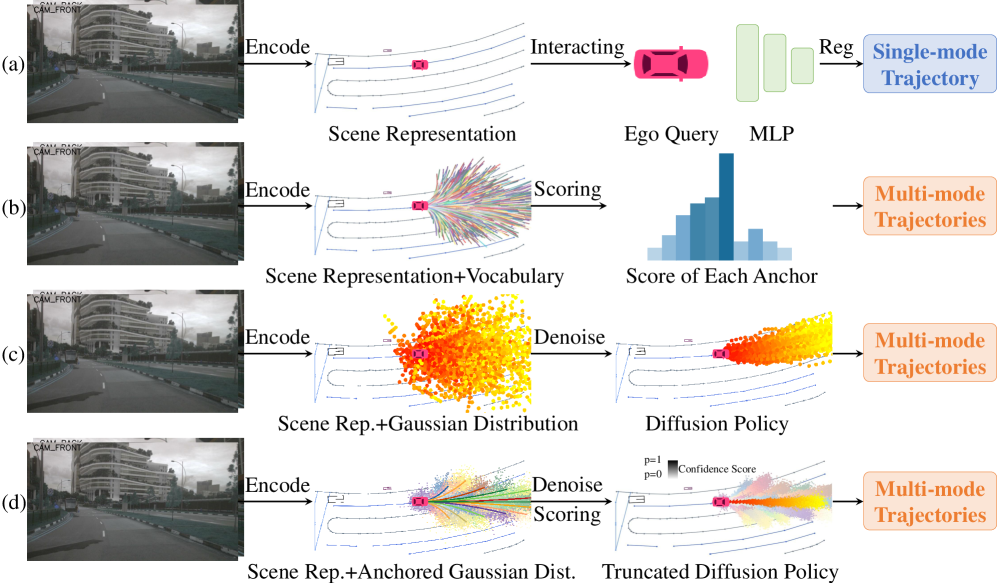

工业界传统方案（如 EM Planner）其实早就意识到这点——它们显式生成多条候选，再用代价函数挑最优。但端到端回归头丢了这种能力。多候选打分路线（先输出 $K$ 条锚定轨迹再打分）虽然恢复了多选，可候选集是固定锚点，覆盖范围有限，难以生成场景相关的多样化轨迹。
DiffusionDrive 的核心判断：与其用回归硬挤出一个"平均答案"，不如直接建模轨迹的整个分布，让模型学会"在这种情况下，有哪些合理走法"。这正是生成式模型（扩散、Flow Matching）的强项。
💡 核心思想：把轨迹规划变成"条件去噪"
扩散模型做轨迹生成的直觉
扩散模型在图像生成里大放异彩，它的本质是两个过程：
- 前向过程：把一条干净轨迹 $x_0$ 逐步加高斯噪声，直到变成纯噪声 $x_T \sim \mathcal{N}(0, I)$
- 反向过程：训练一个网络 $\epsilon_\theta$，学会从噪声一步步去噪，还原出合理轨迹
把这个范式搬到轨迹规划上，直觉非常优雅：从一团随机噪声出发，像雕刻一样一点点把噪声去掉，最后"显形"出一条平滑合理的驾驶轨迹。 关键在于，由于去噪是一个随机过程，采样多次会得到不同的合理轨迹——多模态因此天然成立。
前向加噪可以写成闭式：
$$q(x_t \mid x_0) = \mathcal{N}\left(x_t;\ \sqrt{\bar{\alpha}_t}\, x_0,\ (1-\bar{\alpha}_t) I\right)$$反向去噪则训练网络预测每一步加入的噪声：
$$\mathcal{L}_{\text{diff}} = \mathbb{E}_{x_0,\, t,\, \epsilon}\left[\big\|\, \epsilon - \epsilon_\theta(x_t, t, \mathbf{c})\,\big\|^2\right]$$条件扩散：以场景上下文为"指挥棒"
裸扩散只能生成"看起来像轨迹"的东西，但规划要的是在当前场景下合理的轨迹。因此 DiffusionDrive 采用条件扩散：在去噪网络里注入场景条件 $\mathbf{c}$。
条件 $\mathbf{c}$ 通常包含：
- 自车状态：位姿、速度、加速度、历史轨迹
- 周围智能体：从他车检测/跟踪得到的动态目标特征
- 在线地图：车道线、可行驶区域、道路边界等矢量要素
- 导航意图：全局路由给的"该往哪走"的提示
注入方式一般是通过 cross-attention（交叉注意力） 或 MLP 拼接，让去噪网络在"雕刻"轨迹的每一步都能"看到"当前场景——这就把一个无条件的"画轨迹"任务，变成了一个听从场景指挥的条件生成任务。

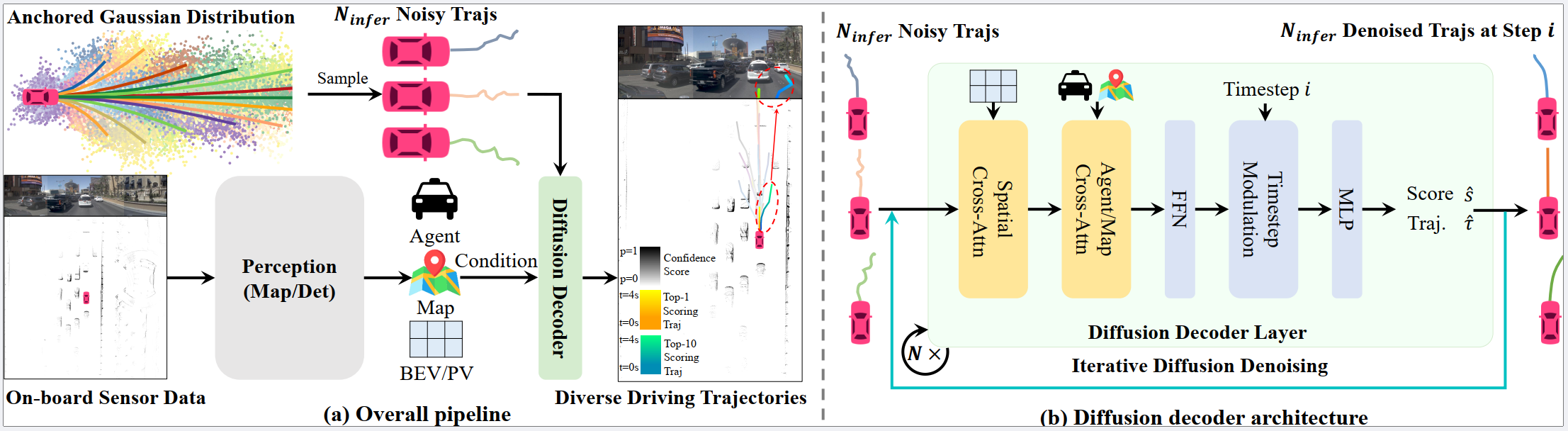

🏗️ 模型架构：稀疏感知 + 条件扩散规划头
DiffusionDrive 的整体数据流可以概括为"稀疏感知理解场景，扩散头生成轨迹"：
多相机图像 ➜ 稀疏感知编码器（检测智能体 + 在线建图）➜ 场景条件特征 $\mathbf{c}$ ➜ 条件扩散规划头（含噪声轨迹 $x_t$ + 时间步 $t$）➜ 多模态轨迹分布
稀疏感知骨干
它沿用了一条全稀疏的感知路线：不构造密集 BEV 栅格，而是用一组 query 直接检出周围智能体和矢量地图元素。这种设计算力开销小、特征紧凑，非常适合作为扩散头的条件源——把动辄上百万像素的密集特征压缩成几百维的结构化表示。

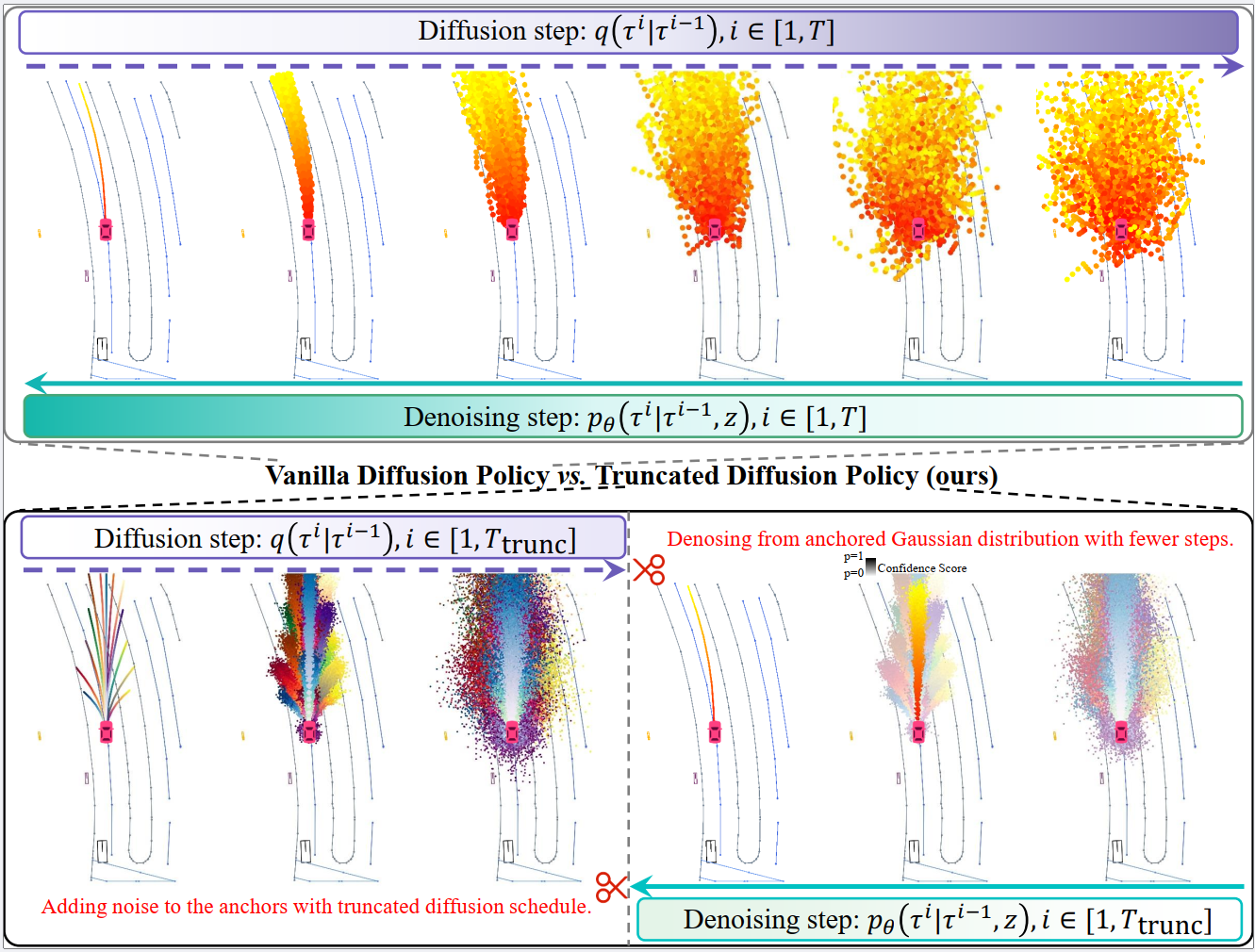

关键创新：截断扩散策略（Truncated Diffusion Policy）+ 轨迹初始化
这是 DiffusionDrive 最精彩的一笔，也是它能实时运行的命门。核心思想可拆成两步：先把起点聚到合理位置（轨迹初始化），再把扩散调度截断（截断扩散）。
问题：标准扩散从纯高斯噪声 $\mathcal{N}(0, I)$ 起步。但真实驾驶轨迹是平滑、有界、强结构化的（几十米范围内、曲率受限、速度连续），和高斯噪声的分布差距极大。弥合这个差距需要很多步去噪（几十到上百步），对车端 10Hz+ 的实时性是灾难。
DiffusionDrive 的解法：不要从纯噪声起步，而是从一个结构化的轨迹先验起步。具体做法是：
- 在训练集上把人类轨迹聚类成一组锚定原型轨迹（anchor trajectories / 基底轨迹）
- 推理时先从锚定集合里采样一个"粗略合理的起点"
- 再用少量去噪步在这个起点上做残差式精修
这本质上是把扩散从"噪声 ➜ 数据"压缩成了"粗轨迹 ➜ 平滑轨迹"，起点已经落在噪声轨迹附近，自然只需极少步数就能收敛。形象地说：标准扩散是从一团乱流捏车，而 DiffusionDrive 是从一个"半成品的车型"开始精修——后者当然快得多。
论文训练时就采用截断调度：用 K-Means 在训练集上聚类出 $N_{\text{anchor}}$ 条锚定轨迹 $\mathbf{a}_k$，向它们加噪生成 $\tau_k^i=\sqrt{\bar{\alpha}^i}\,\mathbf{a}_k+\sqrt{1-\bar{\alpha}^i}\,\epsilon$，只遍历 $i\in[1,T_{\text{trunc}}]$（$T_{\text{trunc}}\ll T$）。扩散解码器对这些噪声轨迹预测"去噪轨迹 + 分类分数"，训练目标同时包含轨迹重建（L1）与正负样本的二分类：
$$\mathcal{L}=\sum_{k=1}^{N_{\text{anchor}}}\big[\,y_k\,\mathcal{L}_{\text{rec}}(\hat{\tau}_k,\tau_{\text{gt}})+\lambda\,\text{BCE}(\hat{s}_k,y_k)\,\big]$$其中离真值轨迹最近的锚点对应的噪声轨迹为正样本（$y_k=1$），其余为负样本。
推理时则从锚定高斯分布采样 $N_{\text{infer}}$ 条噪声轨迹起步，用 DDIM 规则逐时间步去噪；并且 $N_{\text{infer}}$ 与训练时的 $N_{\text{anchor}}$ 解耦，可以按算力与实时性需求动态调整——这是它能在"少步数 + 多候选"之间自由伸缩的关键工程特性。
| 设计 | 起点分布 | 所需步数 | 多样性来源 |
|---|---|---|---|
| 标准扩散 | 纯高斯噪声 | 几十~上百步 | 噪声随机性 |
| DiffusionDrive | 锚定轨迹先验 | 2~少数步 | 锚点选择 + 噪声 |
多步多迭代采样
为了让输出既多样又安全，DiffusionDrive 采用多步、多迭代的采样策略：并行采样多条候选轨迹，再结合下游的代价评估（碰撞、舒适、合规）挑选最优的一条下发控制。这其实和传统规划"生成候选 ➜ 打分 ➜ 选优"的范式在精神上是一致的，只是候选生成方式从规则采样换成了学习到的扩散分布。
推理流程：从锚定高斯分布采样 $N_{\text{infer}}$ 条带噪轨迹 → 扩散解码器逐步去噪并同时输出每条轨迹的二分类分数 → DDIM 更新到下一时间步 → 最终按分数挑出 top-1 作为下发轨迹、**top-K 作为一个"行为候选池"**供后续安全校验。
🆚 Flow Matching vs DDPM：轨迹生成用哪个？
扩散（DDPM）并非连续分布生成的唯一选择，Flow Matching 近两年正快速崛起（详见本博客《Flow Matching 入门详解》）。两者都能建模多模态轨迹分布，但哲学不同。
| 维度 | DDPM（扩散） | Flow Matching（流匹配） |
|---|---|---|
| 前向路径 | 弯曲（非线性噪声调度） | 直线（线性插值 $x_t=(1-t)x_0+t x_1$） |
| 底层方程 | SDE（含随机项） | ODE（确定性） |
| 采样步数 | 较多（需技巧加速） | 几步即可 |
| 训练目标 | 预测噪声 $\epsilon$ | 预测速度场 $v$（目标 $x_1-x_0$） |
| 训练稳定性 | 对噪声调度敏感 | 通常更平滑 |
| 理论关系 | Flow Matching 的一个特例 | 更一般的框架 |
Flow Matching 的训练目标是让网络学会一个"恒定速度"$u = x_1 - x_0$：
$$\mathcal{L}_{\text{FM}} = \mathbb{E}\left[\big\|\, v_\theta(x_t, t, \mathbf{c}) - (x_1 - x_0)\,\big\|^2\right]$$由于路径接近直线，推理时用少量欧拉步积分就能从噪声"流"到数据，天生适合实时。
DiffusionDrive 为什么选 DDPM 而不是 Flow Matching？ 一个合理推测是：扩散生态更成熟、可调技巧多（如一致性蒸馏、DDIM），且论文的轨迹初始化先把"起点拉到数据附近"，恰恰抵消了扩散"路径弯、步数多"的主要劣势——一旦起点不再远，扩散和 Flow Matching 的速度差距就被抹平了。这也是我认为后续工作完全可能用 Flow Matching 替换 DDPM 头的原因：轨迹初始化这一招对两者都成立。
🧪 训练策略与 loss 设计
数据来源
DiffusionDrive 的训练数据主要来自大规模人类驾驶数据集：
- nuPlan / OpenScene：当前最主流的闭环/开环规划 benchmark，提供海量带轨迹标注的真实驾驶片段
- 训练时以人类驾驶轨迹作为 $x_0$（扩散的"干净样本"），场景上下文作为条件 $\mathbf{c}$
loss 组合
训练目标是多 loss 联合，既有生成式损失，也有安全约束：
| loss | 作用 | 说明 |
|---|---|---|
| 扩散去噪 loss $\mathcal{L}_{\text{diff}}$ | 主目标 | 让网络学会在场景条件下逐步去噪 |
| 碰撞 loss | 安全兜底 | 惩罚与占用/障碍物重叠的轨迹 |
| 边界 loss | 合规 | 约束轨迹不越出可行驶区域 |
| 舒适 loss | 平顺 | 限制过大的加速度/急动度（jerk） |
一个重要的工程经验是：不能只靠扩散 loss。纯生成目标只关心"分布像不像人类轨迹"，但驾驶是安全攸关任务，必须把碰撞、合规等硬约束作为辅助 loss 显式注入，才能避免模型偶尔采样出"分布内但不安全"的轨迹。这和 UniAD 把碰撞 loss 写进规划头是同一个道理——越是生成式、概率性的系统，越需要确定性安全网兜着。
⚡ 推理加速：让扩散真正跑上车
扩散模型上车最大的拦路虎是延迟。DiffusionDrive 用了几个组合拳把它压到实时：
- 轨迹初始化（见上文）：把起点从纯噪声拉到数据附近，采样步数从几十步骤降到 2 步量级，这是最关键的提速。
- 缓存矩阵（Cached Matrix）：去噪过程中，场景条件 $\mathbf{c}$ 是不变的，只有噪声轨迹 $x_t$ 和时间步 $t$ 在变。因此可以把"场景与轨迹交互"的部分预先算好并缓存，避免每个去噪步都重算注意力，大幅省算力。
- 少步采样：配合 DDIM 等加速采样器，进一步压缩去噪步数。
一致性模型：潜在的进一步加速
除了上述工程技巧，学术界还有一类一致性模型（Consistency Model）思路：把多步去噪蒸馏成一步映射，即"噪声 ➜ 轨迹"一跃而成。这类方法在图像生成里已验证可行，迁移到轨迹规划上，有望把扩散头压到接近单次回归的延迟。DiffusionDrive 的轨迹初始化其实已经隐含了一步生成的影子——当起点足够好时，一两步去噪等价于一个"残差精修"，和一致性蒸馏的精神相通。这指明了后续工作的一个清晰方向。
⚔️ 与传统优化规划（EM Planner）的对比
传统工业界规划（如百度 Apollo 的 EM Planner）走的是优化路线：在 Frenet 坐标下生成大量候选，用代价函数（碰撞、舒适、合规、效率）打分，再用动态规划 + 二次规划求解最优。DiffusionDrive 走的是学习式生成路线。两者本质不同：
| 维度 | EM Planner（优化） | DiffusionDrive（生成） |
|---|---|---|
| 候选来源 | 规则采样（固定模板） | 学习到的轨迹分布 |
| 多样性 | 受模板覆盖限制 | 天然多模态、场景自适应 |
| 代价函数 | 人工设计、显式可调 | 隐式编码在训练数据里 |
| 可解释/可调 | 强（每项代价可审计） | 弱（黑盒分布） |
| 数据依赖 | 低（靠规则） | 高（靠人类驾驶数据） |
| 长尾泛化 | 受规则覆盖度限制 | 受数据覆盖度限制 |
| 实时性 | 强（QP 求解快） | 需加速技巧才能达标 |
一个值得玩味的观察：DiffusionDrive 的"采样多条 ➜ 打分选优“其实和 EM Planner 的”生成候选 ➜ 代价函数选优“在流程上惊人地相似——差别只在于候选是用规则生成还是用学习到的分布生成。这暗示两条路线并非对立，而是可以融合：用扩散头生成更聪明的候选，再用可解释的代价函数做最终裁决，既拿到生成式的多样性，又保留优化的可审计性。
📊 在 NAVSIM / nuPlan 上的性能
DiffusionDrive 主要在 NAVSIM 上评测。NAVSIM 采用 PDMS（Predictive Driver Model Score） 作为核心指标，它由多个子分（如碰撞率、可驾驶区域合规、舒适度、方向正确性等）加权而成，比单纯的 L2 误差更贴近"开得好不好”。
主要结论（定性，具体数值请参照原论文表格）：
- PDMS 领先：发布时在端到端规划器中处于第一梯队（NAVSIM navtest 88.1 PDMS），显著优于确定性回归基线，尤其在需要"做选择"的变道/绕行场景上优势明显
- 多模态优势：在多候选场景下，扩散头能给出更分散、更贴合场景的候选轨迹，mode averaging 问题得到缓解
- 质量与多样性可兼得：论文还引入 mode diversity 分数 $\mathcal{D}$ 评估候选轨迹的多样化程度——top-1 紧贴真值的同时，top-10 能给出栅格级的变道选择，而不是挤成一团
- 实时可达：借助截断扩散和缓存矩阵，去噪步数从 20 步降到 2 步，延迟被压到可上车量级（45 FPS @ 4090），打破了"扩散太慢不能上车"的刻板印象
- 消融验证：去掉轨迹初始化后采样步数必须大幅增加才能维持质量；论文还证明去掉空间交叉注意力会让 PDMS 大幅跳水，反向验证各组件有效性
在 nuPlan 闭环/开环评测上，该方法同样展现出竞争力；nuScenes 开环指标下则比 VAD 快 1.8×、L2 误差低 20.8%、碰撞率低 63.6%。
🎨 定性可视化对比：多模态轨迹到底长什么样？
光看指标很难感受"多模态"，下面直接看作者官方发布的 NAVSIM navtest 定性对比。四张大图覆盖三类典型场景，都对比了 Transfuser（单模态回归 → 一条轨迹）、Transfuser-DP（标准 DDIM 扩散策略 → 多条轨迹）与 DiffusionDrive（截断扩散）。

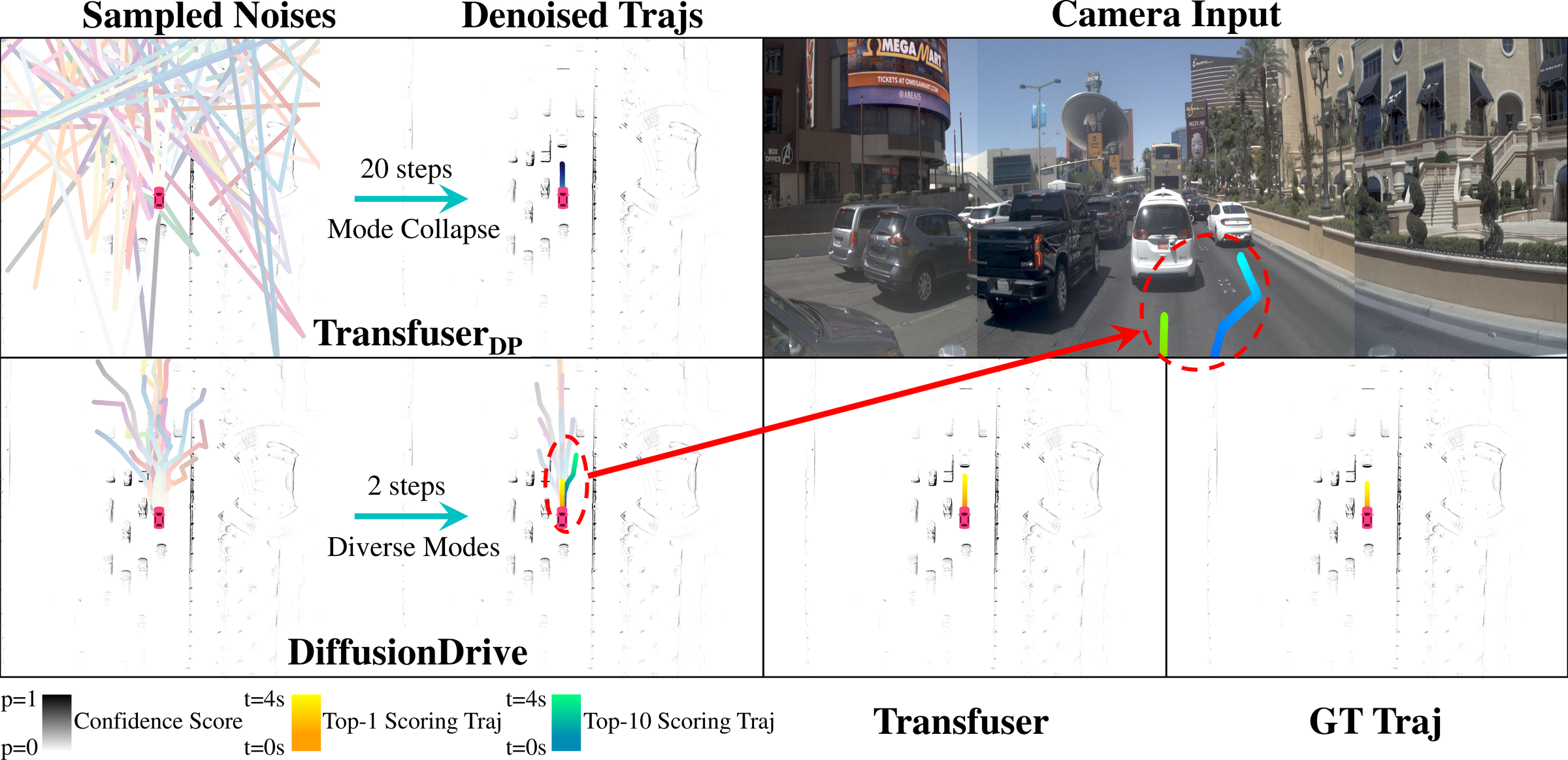

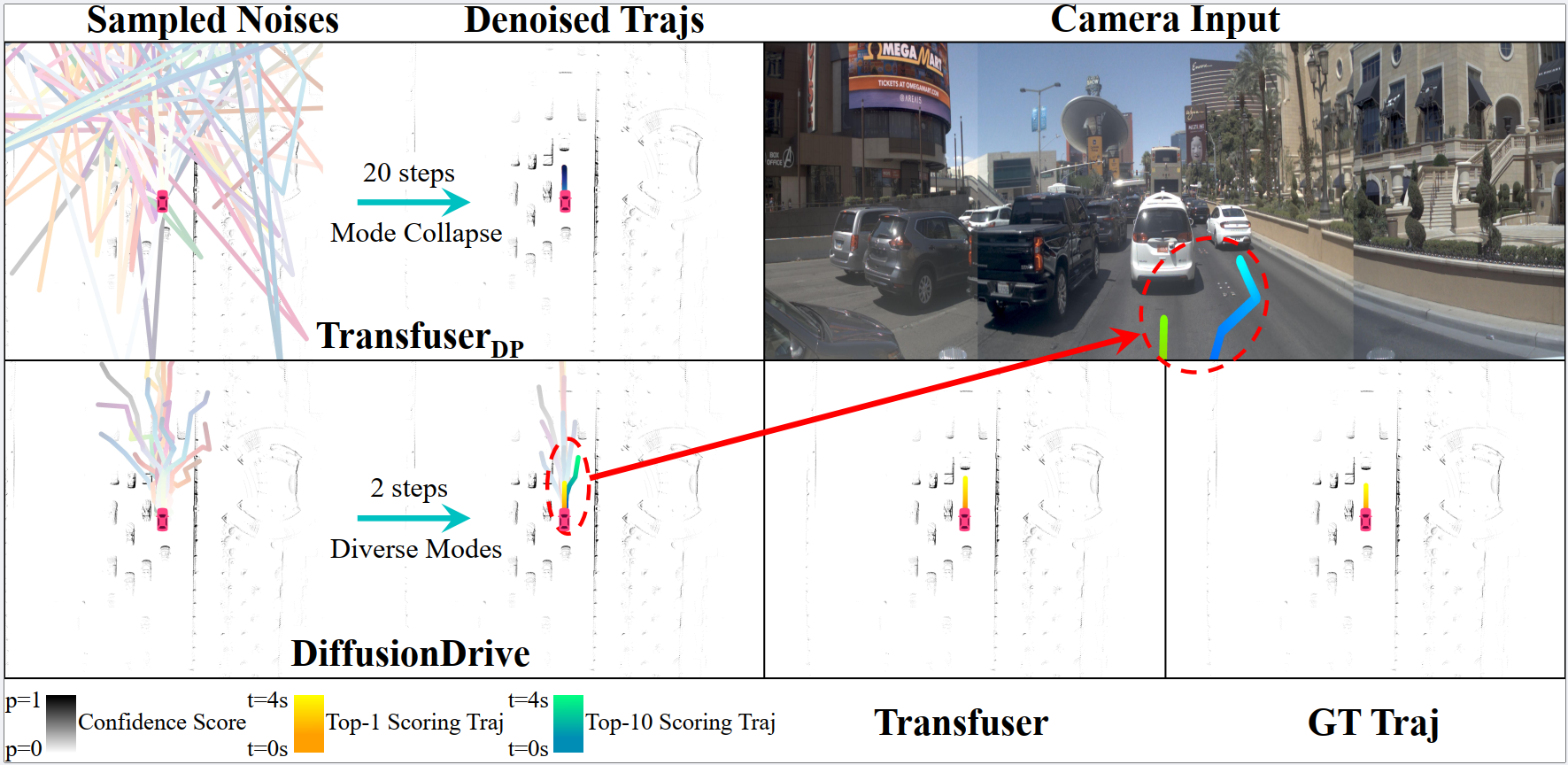

直行场景：跟车 + 变道
解读：这张图最能体现**模式坍缩（mode collapse）**的对比。Transfuser 的单条轨迹中线插在两车道之间（mode averaging 的典型症状：直接压在分隔线上），Transfuser-DP 的噪声采样则挤成一团、看不出分化；只有 DiffusionDrive 在 top-10 中给出了理由充分的变道候选。注意看红框标注的 top-1：它仍然贴着真值走，变道只出现在"行为伞"里，保证了安全兜底。

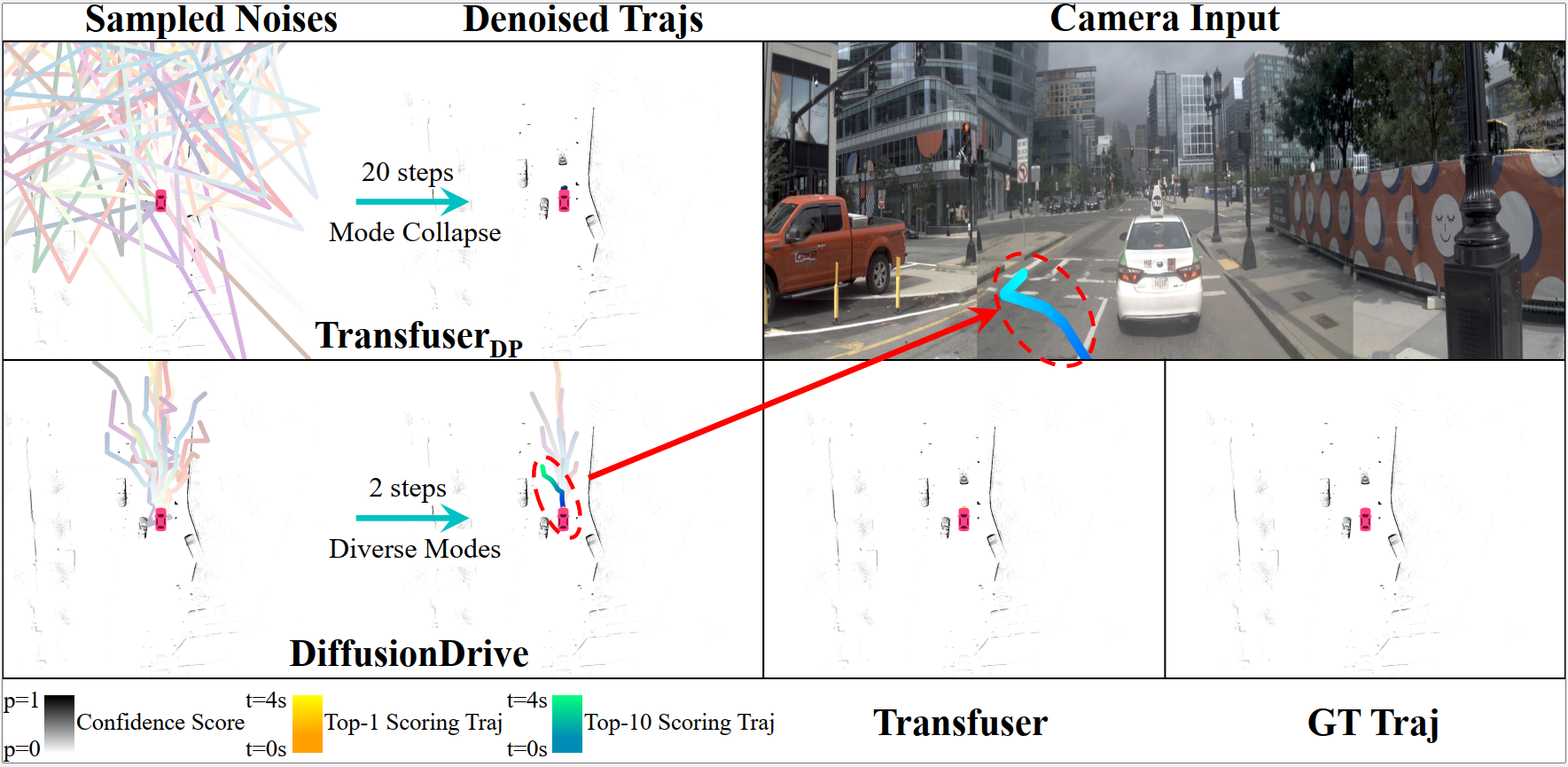

直行场景：变道 + 红绿灯 + 停车线
解读：这个场景暴露了原始扩散（Transfuser-DP）的"腿乱飞"问题——从标准高斯噪声出发、去噪步数少，候选轨迹会在场景里发散、不够收敛。位置化：确定性回归（Transfuser）和原始扩散（Transfuser-DP）在红绿灯面前要么不减速要么乱窜；兼具两者优点的 DiffusionDrive 则在懂规则（见红灯停下）+ 有选择（灯后变道）之间取得了平衡。这也正是截断扩散 + 锚定起点带来的收益：起点在人类轨迹附近，模型只需要在"驾驶行为空间"里做小范围修正，而不是从完全随机处去学"红灯要停"这种常识。

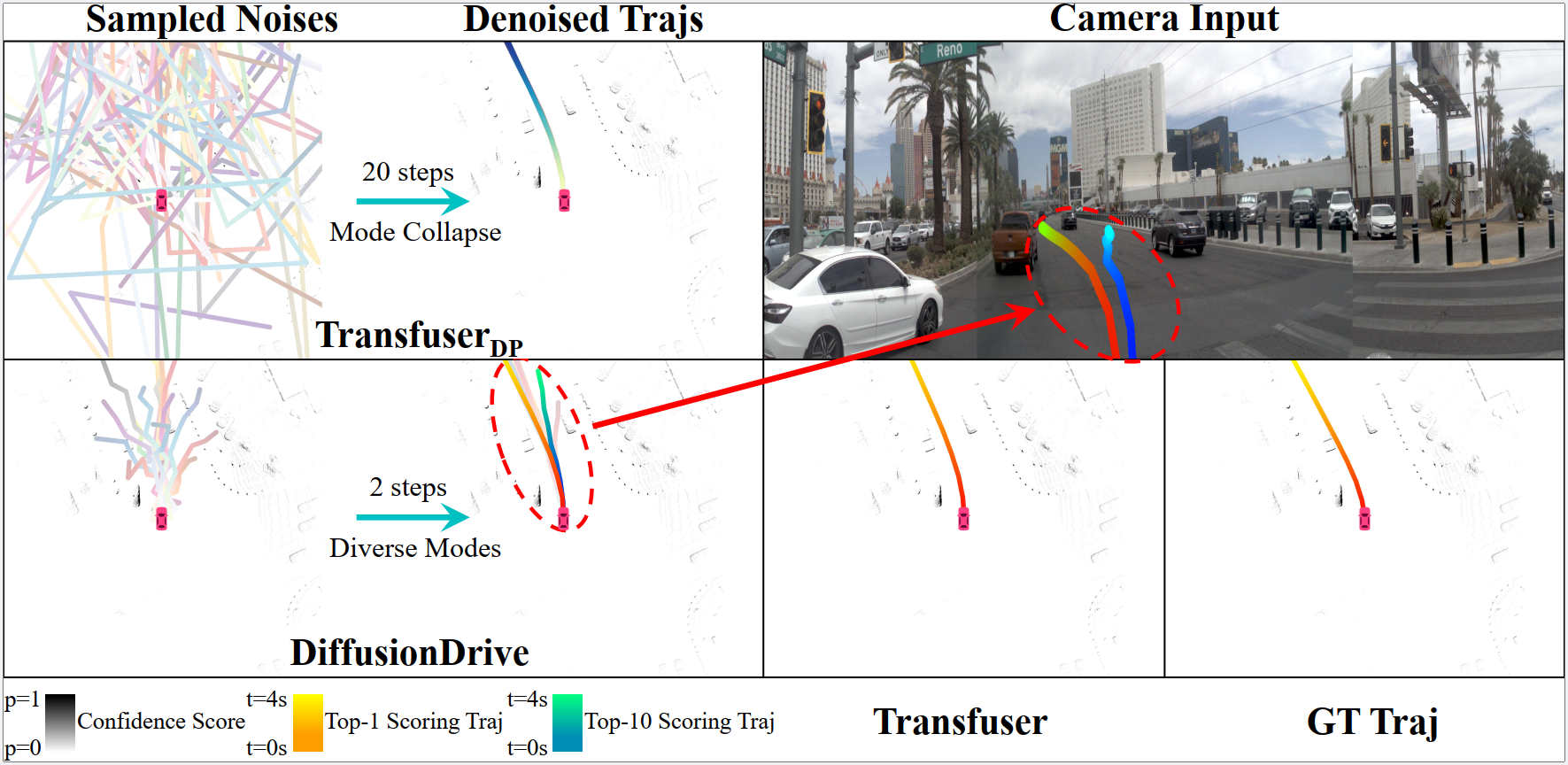

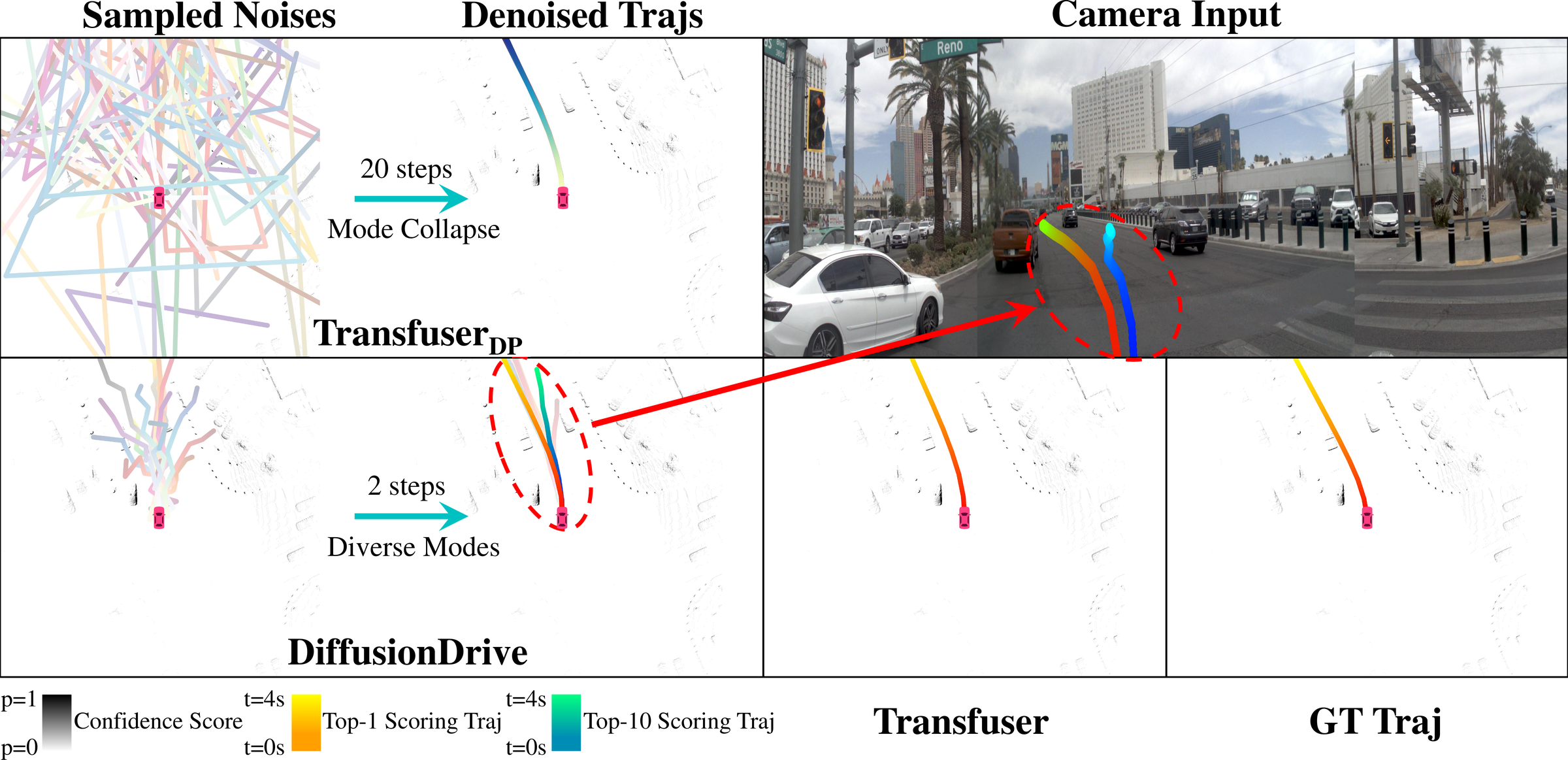

左转：与周边智能体交互
解读：左转是自动驾驶里交互最强、博弈最重的场景。单模态回归在这个场景必然冒进：它只能学到"左转轨迹的平均形状"，不知道什么时候该停。Transfuser-DP 的随机性则没有训练的适配，候选要么撞车要么明显不自然。DiffusionDrive 的全部能力在多模态上：top-1 决策"减速让行"是最安全的解法，top-10 则把"加速抢道/停车等待"等人类司机在不同博弈下会走的各种策略都摊开，交给下游得分器选择——这正是**“分布即行为库”**的生动例子。

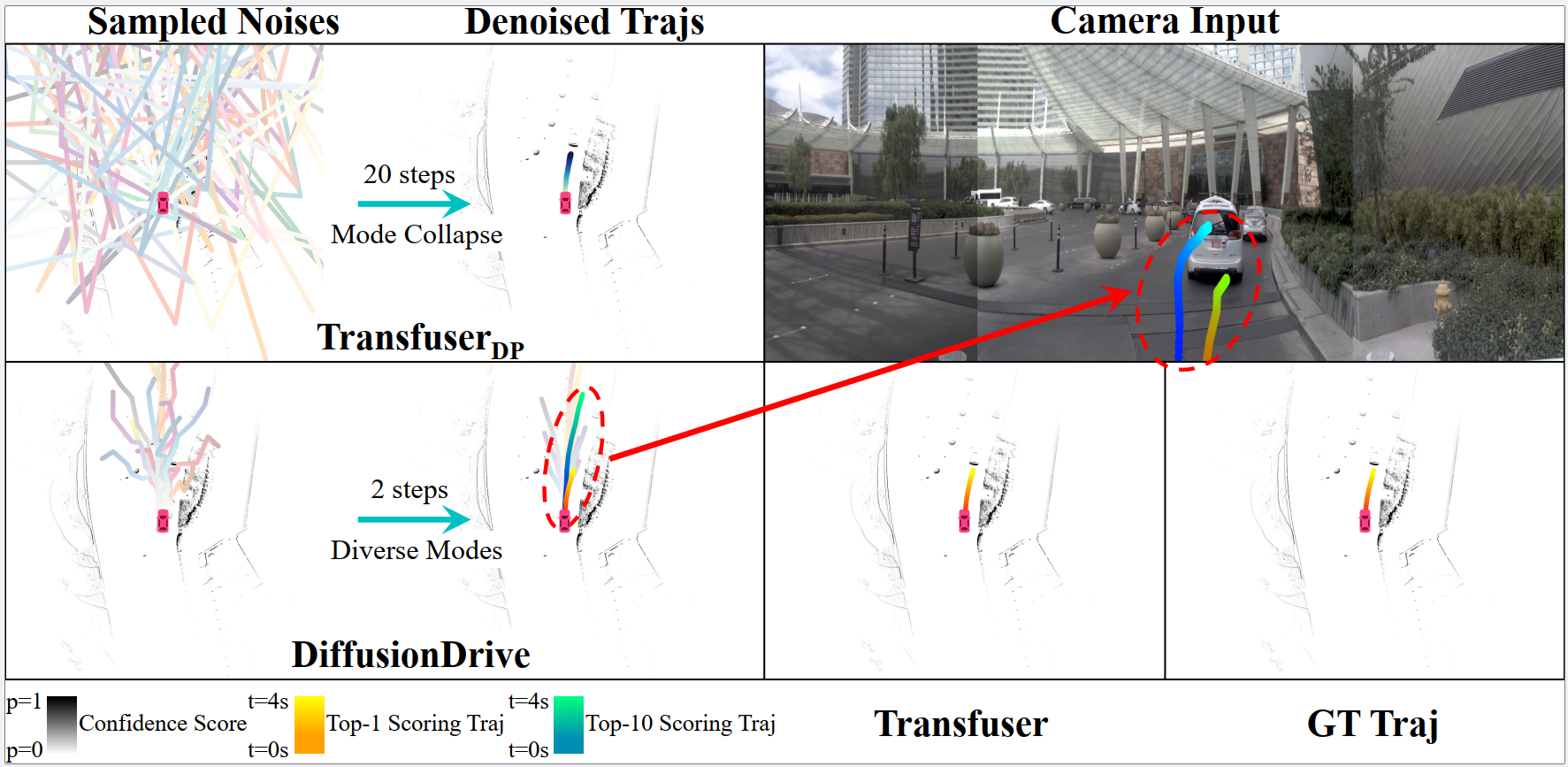

右转：跟车 + 绕行
解读：这张图展示了扩散轨迹的**“交规与效率的权衡"在多模态里的体现**。单模态和 vanilla 扩散都只给出一条"禁直绕行"的可能；唯一能给出"先绕变量、再合规右转"的多模态方案的，是 DiffusionDrive 的包裹——它把"安全等待（top-1）“与"高效绕行（top-10 变道）“两条路同时摆上桌。这正是端到端生成式规划相比回归式规划的结构性优势:不是"输出一条最优”,而是"输出一个分布，让下游选择器既有照做又有切换的自由”。
看图解读（三图通用）：红色 top-1 轨迹永远贴着真值和车道线走（安全底线），灰色 top-10 文档构成"行为伞"覆盖变道/绕行/让行等所有合法决策——“一条保安全、一簇保多样” 就是截断扩散多模态规划的画质。
⚠️ 局限性与未来方向
DiffusionDrive 并非银弹，它也暴露了生成式规划的几条固有软肋：
- 延迟仍高于单次回归：哪怕加速到 2 步，扩散头仍比直接回归多几次前向，对极高频控制是负担
- 硬约束难保证：扩散是软概率约束，无法像优化那样 100% 保证不碰撞、不越界，需依赖辅助 loss 和下游安全校验
- 错误模态风险：多模态采样偶尔会产生"分布内但不合理"的轨迹，需要可靠的打分/筛选机制兜底
- 数据依赖重：生成质量受人类驾驶数据覆盖度限制，长尾场景泛化能力存疑
- 可解释性不足：黑盒分布难以审计，在事故定责、安全认证上仍是障碍
未来方向我看好几条：用 Flow Matching 替换 DDPM 头进一步提速；用一致性蒸馏做到一步生成；与**强化学习（如 Flow-GRPO）**结合，把"模仿出来的分布"对齐到安全舒适的奖励信号；以及最务实的——扩散候选 + 优化裁决的混合范式。
📝 个人思考
读完 DiffusionDrive，最打动我的是它对”轨迹规划到底该建模什么“这个问题的重新发问。长久以来，端到端社区默认"输出一条轨迹"是天经地义的，于是所有人都在 L2 误差上卷。但 DiffusionDrive 把一个被忽视的事实摆上台面：驾驶本质是一个多解问题，同一个场景下合理走法不止一条，强行让网络吐一个"平均答案"反而是错的。把规划建模成分布而非点估计，这个视角的转变，比任何具体的去噪技巧都更深刻——它让我们意识到，确定性只是多模态分布退化后的一种近似，而真实驾驶从来不是单选。
第二点启发在工程现实主义。扩散模型上车最大的骂名就是"慢”，而 DiffusionDrive 用轨迹初始化这一招巧妙化解：既然噪声到数据的距离太远，那就别从噪声起步，从一个"粗略合理"的锚点起步做残差精修。这个思路本质上是"用先验换算力"——你对外部世界的先验越强（聚类出的锚点、场景结构），生成所需的开销就越小。我认为这是个可迁移的通用哲学：在实时性攸关的落地场景里，纯生成式未必最优，生成式 + 强先验才是甜点。这也解释了为什么它和 EM Planner 的"生成候选+打分"流程殊途同归——先验和优化的结合，无论用什么实现，都是工程上的稳赢选择。
最后一点是对生成式规划与强化学习结合的期待。DiffusionDrive 走的是模仿学习路线，它的分布上限就是人类司机的水平。但要真正超越人类、做到"比人更安全更舒适"，必须引入奖励信号做偏好对齐——而这正是 Flow-GRPO 这类工作的用武之地：用扩散/Flow 头做多模态轨迹采样，用 GRPO 做组内相对优势优化，把"学人类"升级为"学最优策略"。我倾向于认为，生成式规划头 + 强化学习对齐会是端到端驾驶的下一个范式跃迁，而 DiffusionDrive 把生成式这扇门推开，功不可没。
